Lexus CT: Lexus-Einparkhilfesensor

Beim parallelen Einparken oder bei der Einfahrt in eine Garage wird der Abstand von Ihrem Fahrzeug zu in der Nähe befindlichen Hindernissen von den Sensoren gemessen und Ihnen über die Anzeigen und einen Warnsummer mitgeteilt. Achten Sie bei Verwendung dieses Systems stets auf die Umgebung.

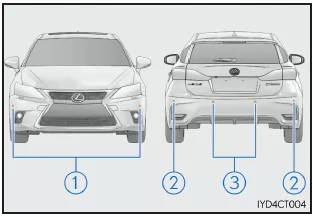

Sensortypen

1. Vordere Ecksensoren
2. Hintere Ecksensoren
3. Hintere Mittelsensoren

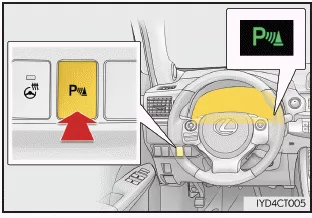

Schalter für den Lexus-Einparkhilfesensor

Lexus-Einparkhilfesensor ein-/ausschalten

Bei eingeschaltetem System leuchtet die Kontrollleuchte, um den Fahrer zu informieren, dass das System betriebsbereit ist.

Anzeige

Wenn die Sensoren ein Hindernis erfassen, wird der Fahrer über die folgenden Anzeigen über die Position und die Entfernung des Hindernisses informiert.

■ Multi-Informationsdisplay

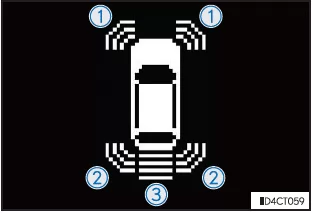

Fahrzeuge mit Schwarz-Weiß-Display

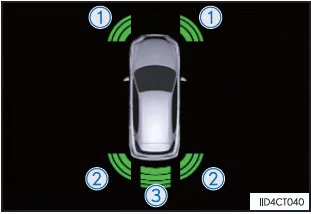

Fahrzeuge mit Farbdisplay

1. Betrieb der vorderen Ecksensoren
2. Betrieb der hinteren Ecksensoren
3. Betrieb des hinteren Mittelsensors

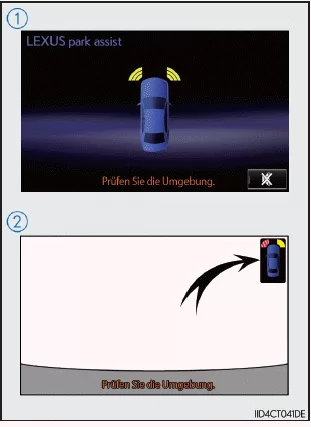

■ Bildschirm des Lexus-Display-Audiosystems oder Navigationssystems (falls vorhanden)

1. Anzeige des Lexus-Einparkhilfesensors
   Wenn das Rückfahrkamerasystem* oder der Lexus-Einparkhilfemonitor* nicht angezeigt wird.

   Wenn ein Hindernis erfasst wird, wird automatisch eine Grafik angezeigt.

   Der Bildschirm kann so eingestellt werden, dass die Grafik nicht angezeigt wird.

   : Wählen Sie diese Taste, um den Warnsummer stummzuschalten.

2. Eingefügte Anzeige
   Wenn das Rückfahrkamerasystem* oder der Lexus-Einparkhilfemonitor* angezeigt wird.

   In der rechten oberen Ecke des Navigationssystembildschirms wird bei Erfassung eines Hindernisses eine vereinfachte Grafik angezeigt.

*: Falls vorhanden

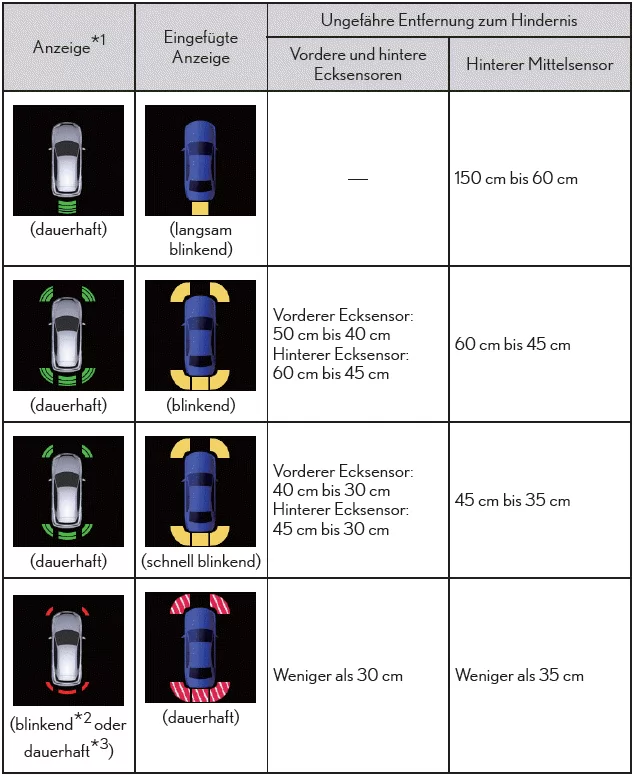

Sensorerfassungsanzeige, Entfernung zum Hindernis

■ Entfernungsanzeige

Sensoren, die ein Hindernis erfassen, leuchten dauerhaft auf oder blinken.

*1: Die tatsächlichen Anzeigen können von den hier abgebildeten Anzeigen abweichen.
*2: Multi-Informationsdisplay
*3: Bildschirm des Lexus-Display-Audiosystems oder Navigationssystems

■ Ertönen des Warnsummers und Entfernung zu einem Hindernis

Wenn die Sensoren in Betrieb sind, ertönt ein Warnsummer.

• Mit zunehmender Annäherung an ein Hindernis ertönt der Warnsummer schneller.

  Ab der folgenden Entfernung zum Hindernis gibt der Warnsummer einen Dauerton ab.

  • Vordere Ecksensoren: Ca. 30 cm
  • Hintere Ecksensoren: Ca. 30 cm
  • Hintere Mittelsensoren: Ca. 35 cm
• Werden 2 oder mehr Hindernisse gleichzeitig erfasst, reagiert das Warnsummersystem auf das am nächsten liegende Hindernis. Werden die o. g.

  Abstände für eines oder beide Hindernisse erreicht, erfolgt ein wiederholter langer Signalton, gefolgt von schnellen Signaltönen.

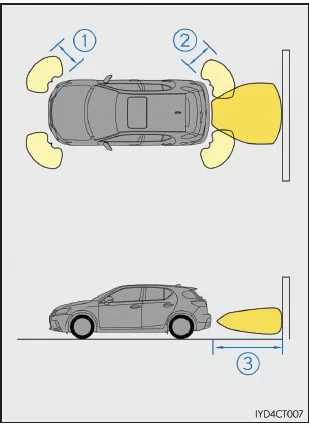

Erfassungsbereich der Sensoren

1. Ca. 50 cm
2. Ca. 60 cm
3. Ca. 150 cm

Die Abbildung zeigt die Erfassungsbereiche der Sensoren. Beachten Sie, dass die Sensoren keine Hindernisse erfassen können, die sich sehr nah am Fahrzeug befinden.

Die Erfassungsbereiche der Sensoren können sich abhängig von der Form des Objekts usw. ändern.

Einrichten des Lexus-Einparkhilfesensors (Fahrzeuge mit Lexus-Display- Audiosystem oder Navigationssystem)

Sie können die Lautstärke des Warnsummers und die Betriebsbedingungen des Bildschirms ändern.

Lexus-Display-Audiosystem

1. Drücken Sie die Taste "MENU" der Bedienheinheit des Lexus-Display-Audiosystems und wählen Sie dann "Einstellungen" auf dem Bildschirm.

2. Wählen Sie "Fahrzeug" und anschließend "LEXUS park assist" auf dem Bildschirm.

3. Wählen Sie den gewünschten Eintrag.

Navigationssystem

1. Drücken Sie die Taste "MENU" auf dem Remote Touch und wählen Sie dann "Einst." auf dem Bildschirm.

2. Wählen Sie "Fahrzeug" und anschließend "LEXUS Park Assist Einstellungen" auf dem Bildschirm.

3. Wählen Sie den gewünschten Eintrag.

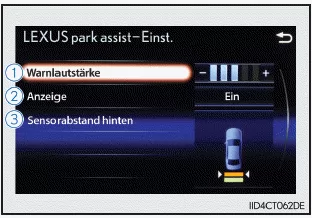

Bildschirm des Lexus-Display-Audiosystems

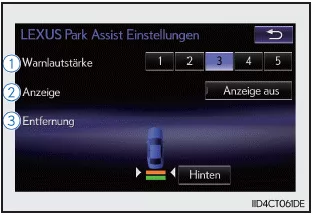

Bildschirm des Navigationssystems

1. Sie können die Lautstärke des Warnsummers einstellen.
2. Die Anzeige des Lexus-Einparkhilfesensors kann ein- und ausgeschaltet werden.
3. Sie können die Anzeige und die akustischen Hinweise der hinteren Mittelsensoren einstellen.

■ Voraussetzungen für die Verwendung des Lexus-Einparkhilfesensors

• Vordere Ecksensoren:
  • Der Start-Schalter befindet sich im Modus ON.
  • Die Fahrstufe ist nicht "P".
  • Die Geschwindigkeit beträgt weniger als etwa 10 km/h.

    (In Fahrstufe "R" spielt die Geschwindigkeit keine Rolle)

• Hintere Ecksensoren und hinterer Mittelsensor:
  • Der Start-Schalter befindet sich im Modus ON.
  • Die Fahrstufe ist "R".

■ Anzeige des Lexus-Einparkhilfesensors

Wird ein Hindernis erfasst, während das Rückfahrkamerasystem oder der Lexus-Einparkhilfemonitor in Betrieb ist, wird auch bei ausgeschalteter Anzeige in der oberen Ecke des Bildschirms die Warnanzeige eingeblendet.

■ Informationen zur Sensorerfassung

• Die Erfassungsbereiche der Sensoren sind auf die Bereiche rund um die Stoßfänger des Fahrzeugs beschränkt.
• Bestimmte Fahrzeug- und Umgebungsbedingungen können die Fähigkeit eines Sensors beeinträchtigen, ein Hindernis korrekt zu erfassen. Besondere Umstände, unter denen dies eintreten kann, sind nachfolgend aufgeführt.
  • Schmutz, Schnee oder Eis verdecken den Sensor. (Reinigen Sie den Sensor, um das Problem zu beheben.)
  • Der Sensor ist eingefroren. (Tauen Sie den Sensor auf, um das Problem zu beheben.) Besonders bei kaltem Wetter, wenn ein Sensor eingefroren ist, kann auf dem Bildschirm eine ungewöhnliche Anzeige erscheinen oder Hindernisse werden eventuell nicht erfasst.
  • Der Sensor ist auf eine andere Weise verdeckt.
  • Das Fahrzeug neigt sich beträchtlich zu einer Seite.
  • Auf einer äußerst unebenen Straße, an einem Hang, auf Schotter oder auf Gras.
  • In der Nähe des Fahrzeugs herrscht viel Lärm durch Hupen, Motorradmotoren, Druckluftbremsen großer Fahrzeuge oder andere laute Geräusche, die Ultraschallwellen produzieren.
  • Ein anderes Fahrzeug mit Einparkhilfesensoren befindet sich in der Nähe.
  • Sprühregen oder Starkregen bildet eine Barriere vor dem Sensor.
  • Das Fahrzeug ist mit einem Kotflügelstab oder einer Funkantenne ausgestattet.
  • Abschleppösen sind angebracht.
  • Der Stoßfänger oder der Sensor wird einem starken Aufprall ausgesetzt.
  • Das Fahrzeug nähert sich einem hohen oder stark gekrümmten Bordstein.
  • In grellem Sonnenlicht oder bei sehr kaltem Wetter.
  • Der Bereich direkt unter den Stoßfängern wird nicht erfasst.
  • Wenn sich Hindernisse zu dicht am Sensor befinden.
  • Es wurde eine nicht Original-Lexus-Radaufhängung eingebaut (z. B. bei einem tiefergelegten Fahrwerk).
  • Personen werden eventuell nicht erfasst, wenn sie bestimmte Kleidung tragen.

  Neben den o. g. Beispielen kann es vorkommen, dass der Sensor die Entfernung zu Schildern und anderen Gegenständen aufgrund ihrer Form geringer einschätzt, als sie tatsächlich ist.

• Bedingt durch die Form des Objekts kann es der Sensor möglicherweise nicht erfassen.

  Beachten Sie besonders folgende Hindernisse:

  • Drähte, Zäune, Seile usw.
  • Baumwolle, Schnee oder andere Materialien, die Schallwellen absorbieren
  • Spitze Gegenstände
  • Niedrige Hindernisse
  • Hohe Hindernisse, deren oberer Bereich in Richtung Ihres Fahrzeugs ragt
• Die folgenden Situationen können während der Verwendung auftreten.
  • Abhängig von der Form eines Hindernisses und anderen Faktoren verkürzt sich der Erfassungsabstand möglicherweise oder es ist überhaupt keine Erfassung möglich.
  • Hindernisse werden eventuell nicht erfasst, wenn sie sich zu nahe am Sensor befinden.
  • Es gibt eine kurze Verzögerung zwischen der Erfassung eines Hindernisses und der Anzeige. Auch bei geringen Geschwindigkeiten besteht die Möglichkeit, dass ein Hindernis in die Erfassungsbereiche der Sensoren gelangt, bevor die Anzeige erscheint und der Warnsummer ertönt.
  • Dünne Pfosten oder Gegenstände, die sich unterhalb des Sensors befinden, werden bei Annäherung eventuell nicht mehr erfasst, auch wenn sie vorher erfasst wurden.
  • Die Signaltöne können aufgrund der Lautstärke des Audiosystems oder der Luftstromgeräusche der Klimaanlage manchmal nur schwer zu hören sein.

■ Persönliche Einstellungen

Die Einstellungen (z. B. die Warnsummerlautstärke) können geändert werden.

WARNUNG

■ Bei Verwendung des Lexus-Einparkhilfesensors

Beachten Sie die folgenden Vorsichtsmaßregeln.

Anderenfalls kann das Fahrzeug möglicherweise nicht sicher gefahren werden, was zu einem Unfall führen kann.

• Verwenden Sie die Sensoren nicht bei Geschwindigkeiten über 10 km/h.
• Die Erfassungsbereiche und Reaktionszeiten der Sensoren sind begrenzt. Stellen Sie beim Vorwärts- oder Rückwärtsfahren immer sicher, dass die Umgebung des Fahrzeugs (insbesondere die Seiten des Fahrzeugs) sicher ist. Fahren Sie langsam und betätigen Sie das Bremspedal, um die Geschwindigkeit unter Kontrolle zu halten.
• Bringen Sie keine Zubehörteile in den Erfassungsbereichen der Sensoren an.

HINWEIS

■ Bei Verwendung des Lexus-Einparkhilfesensors

In den folgenden Situationen arbeitet das System aufgrund einer Sensorstörung usw. eventuell nicht einwandfrei. Lassen Sie Ihr Fahrzeug von einem Lexus-Vertragshändler bzw.

einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

• Die Anzeige des Lexus-Einparkhilfesensors blinkt und es ertönt ein Warnsummer, obwohl keine Hindernisse erfasst werden.
• Der Bereich um einen Sensor herum kollidiert mit einem Hindernis oder wird einem starken Stoß ausgesetzt.
• Der Stoßfänger kollidiert mit einem Hindernis.
• Wenn die Anzeige dauerhaft erscheint und kein Signalton ertönt, außer wenn der Warnsummer stummgeschaltet wurde.
• Wenn ein Anzeigefehler auftritt, überprüfen Sie zuerst den Sensor.

  Wenn der Fehler weiterhin auftritt, obwohl sich weder Eis, Schnee noch Schmutz auf dem Sensor befindet, liegt wahrscheinlich eine Sensorstörung vor.

■ Anmerkungen zum Waschen des Fahrzeugs

Setzen Sie den Sensorbereich keinem starken Wasserstrahl oder Dampf aus.

Dies kann zu einer Funktionsstörung des Sensors führen.
