Lexus CT > Warn- und Kontrollleuchten

Die Warn- und Kontrollleuchten im Kombiinstrument und auf der Mittelkonsole informieren den Fahrer über den Status der verschiedenen Fahrzeugsysteme.

Zur Erläuterung zeigt die folgende Abbildung alle Warn- und Kontrollleuchten im leuchtenden Zustand.

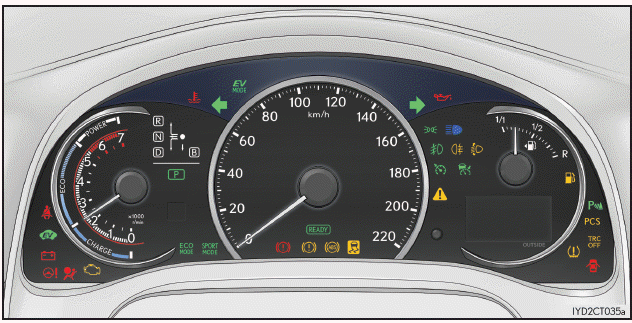

Fahrzeuge mit Schwarz-Weiß-Display

Lexus CT. Warn- und Kontrollleuchten

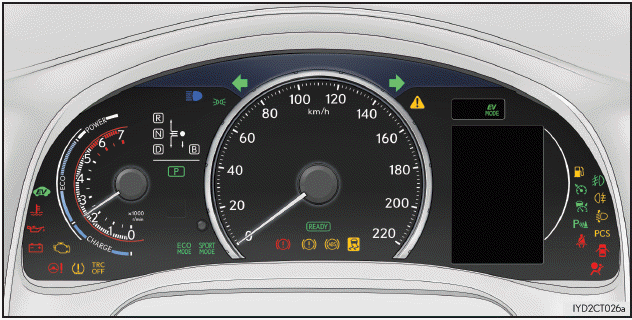

Fahrzeuge mit Farbdisplay

Lexus CT. Warn- und Kontrollleuchten

Die auf dem Instrument angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.

Warnleuchten

Warnleuchten informieren den Fahrer über Funktionsstörungen von Fahrzeugsystemen.

Lexus CT. Warnleuchten *1 - Bremssystem-Warnleuchte

Lexus CT. Warnleuchten *1 - Bremssystem-Warnleuchte

Lexus CT. Warnleuchten *1 - Ladesystem-Warnleuchte

Lexus CT. Warnleuchten *1 - Warnleuchte für zu niedrigen Motoröldruck

Lexus CT. Warnleuchten *1 - Motorkontrollleuchte

Lexus CT. Warnleuchten *1 - SRS-Warnleuchte

Lexus CT. Warnleuchten *1 - "ABS"-Warnleuchte

Lexus CT. Warnleuchten *1 - Warnleuchte für die elektrische Servolenkung

Lexus CT. Warnleuchten *1, 2 (falls vorhanden) - "PCS"-Warnleuchte

Lexus CT. Warnleuchten *1 - Schlupf-Kontrollleuchte

Lexus CT. Warnleuchten *1 (falls vorhanden) - Warnleuchte für die automatische Leuchtweitenregulierung

Lexus CT. Warnleuchten *1 - Kühlmitteltemperatur- Warnleuchte

Lexus CT. Warnleuchten - Türwarnleuchte

Lexus CT. Warnleuchten  - Kraftstoffreserve- Warnleuchte

Lexus CT. Warnleuchten  - Warnleuchte für den Fahrer und Beifahrer- Sicherheitsgurt

Lexus CT. Warnleuchten *3 - Warnleuchten für die Rücksitz- Sicherheitsgurte

Lexus CT. Warnleuchten *1 - Hauptwarnleuchte

Lexus CT. Warnleuchten *1 (falls vorhanden) - Reifendruck-Warnleuchte

*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen Sekunden oder nachdem das Hybridsystem gestartet wurde. Wenn die Leuchten nicht aufleuchten oder nicht wieder erlöschen, kann eine Funktionsstörung eines Systems vorliegen.
Lassen Sie Ihr Fahrzeug von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
*2: Die Leuchte blinkt, um eine Störung anzuzeigen.
*3: Diese Leuchte leuchtet auf der Mittelkonsole auf.

Kontrollleuchten

Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der verschiedenen Fahrzeugsysteme.

Lexus CT. Kontrollleuchten - Blinker-Kontrollleuchte

Lexus CT. Kontrollleuchten - Standlicht-Kontrollleuchte

Lexus CT. Kontrollleuchten - Fernlicht-Kontrollleuchte

Lexus CT. Kontrollleuchten (falls vorhanden) - Nebelscheinwerfer- Kontrollleuchte

Lexus CT. Kontrollleuchten - Nebelschlussleuchten- Kontrollleuchte

Lexus CT. Kontrollleuchten - "READY"-Kontrollleuchte

Lexus CT. Kontrollleuchten - EV-Kontrollleuchte

Lexus CT. Kontrollleuchten - Kontrollleuchte für den EV-Fahrmodus

Lexus CT. Kontrollleuchten - "ECO MODE"- Kontrollleuchte

Lexus CT. Kontrollleuchten - "SPORT MODE"- Kontrollleuchte

Lexus CT. Kontrollleuchten (falls vorhanden) - Kontrollleuchte für die Geschwindigkeitsregelung

Lexus CT. Kontrollleuchten (falls vorhanden) - Kontrollleuchte für die Radar-Geschwindigkeitsregelung

Lexus CT. Kontrollleuchten (falls vorhanden) - Lexus-Einparkhilfesensor- Kontrollleuchte

Lexus CT. Kontrollleuchten *1, 2 - Schlupf-Kontrollleuchte

Lexus CT. Kontrollleuchten *1 - "TRC OFF"-Kontrollleuchte

Lexus CT. Kontrollleuchten *1, 3 (falls vorhanden) - "PCS"-Warnleuchte

Lexus CT. Kontrollleuchten - Fahrstufenanzeigen

Lexus CT. Kontrollleuchten *1, 4 - Beifahrerairbag-Kontrollleuchte

*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen Sekunden oder nachdem das Hybridsystem gestartet wurde. Wenn die Leuchten nicht aufleuchten oder nicht wieder erlöschen, kann eine Funktionsstörung eines Systems vorliegen.
Lassen Sie Ihr Fahrzeug von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
*2: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
*3: Die Leuchte schaltet sich ein, wenn das System abgeschaltet wird. Die Leuchte blinkt schneller als gewöhnlich, um anzuzeigen, dass das System arbeitet.
*4: Diese Leuchte leuchtet auf der Mittelkonsole auf.

WARNUNG

■ Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet

Wenn die Warnleuchte eines Sicherheitssystems (wie die ABS- oder SRS-Warnleuchte) beim Starten des Hybridsystems nicht aufleuchtet, kann dies bedeuten, dass das entsprechende System nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen, was zu tödlichen oder schweren Verletzungen führen kann. Lassen Sie in diesem Fall das Fahrzeug unverzüglich von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

Anzeigen und Instrumente

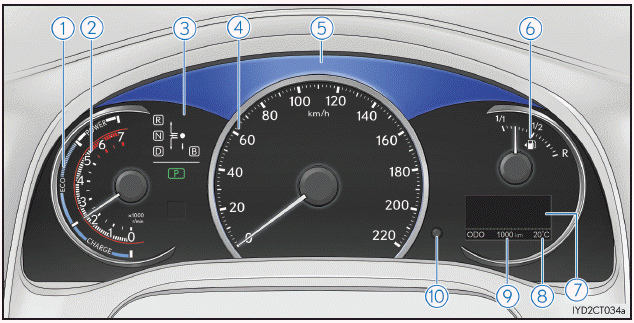

Fahrzeuge mit Schwarz-Weiß-Display

Lexus CT. Anzeigen und Instrumente

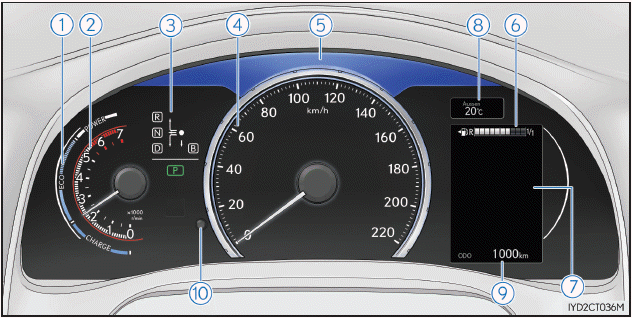

Fahrzeuge mit Farbdisplay

Lexus CT. Anzeigen und Instrumente

Die auf dem Instrument angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.

  1. Hybridsystem-Anzeige
    Zeigt die Leistung des Hybridsystems bzw. den Energie-Rückgewinnungsstatus an Wechselt je nach Fahrmodus und Anzeigeneinstellung zur Anzeige des Drehzahlmessers.
  2. Drehzahlmesser (falls vorhanden)
    Zeigt die Motordrehzahl in Umdrehungen pro Minute an Wechselt je nach Fahrmodus und Anzeigeneinstellung zur Hybridsystem-Anzeige.
  3. Fahrstufenanzeigen
  4. Tachometer
    Zeigt die Geschwindigkeit an
  5. ECO-Leuchte und SPORT-Leuchte (falls vorhanden)
    Ändert je nach Fahrmodus die Farbe
  6. Kraftstoffvorratsanzeige
    Zeigt die restliche Kraftstoffmenge im Tank an
  7. Multi-Informationsdisplay
    Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an
    Zeigt im Falle einer Störung Warnmeldungen an
  8. Außentemperatur
    Temperaturen im Bereich von -40 ºC bis 50 ºC können angezeigt werden.
  9. Kilometerzähler- und Tageskilometerzähler-Anzeige
    Kilometerzähler:
    Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an.
    Tageskilometerzähler:
    Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Rücksetzen des Zählers zurückgelegt hat. Die Tageskilometerzähler "A" und "B" können unabhängig voneinander zur Speicherung und Anzeige verschiedener Distanzen verwendet werden.

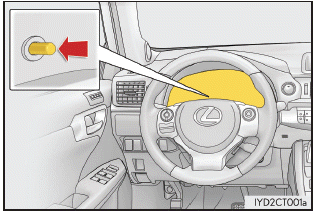

  10. Taste zum Umschalten der Anzeige zwischen Kilometerzähler/Tageskilometerzähler

Umschalten der Anzeige

Schaltet zwischen den Anzeigen für Kilometerzähler und Tageskilometerzähler um. Wenn der Tageskilometerzähler angezeigt wird, kann dieser durch langes Drücken der Taste zurückgesetzt werden.

Lexus CT. Anzeigen und Instrumente

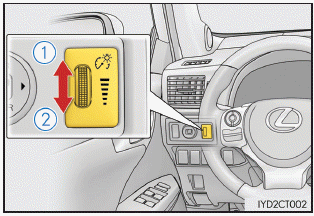

Regler für die Einstellung der Instrumentenbeleuchtung

Die Helligkeit der Instrumentenbeleuchtung kann mit dem Drehregler eingestellt werden.

  1. Heller
  2. Dunkler

Lexus CT. Anzeigen und Instrumente

Bei eingeschalteten Scheinwerfern wird die Helligkeit ein wenig reduziert, es sei denn, der Regler wird ganz nach oben gedreht.

Wenn der Drehregler ganz nach unten gedreht wird, werden die Becherhalterbeleuchtung und die Fußraumbeleuchtung ausgeschaltet.

■ Voraussetzung für die Beleuchtung der Instrumente und Anzeigen

Der Start-Schalter befindet sich im Modus ON.

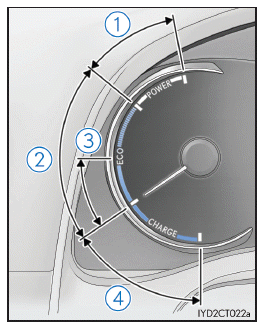

■ Hybridsystem-Anzeige

  1. Power-Bereich
    Zeigt an, dass der Fahrbereich der umweltfreundlichen Fahrweise verlassen wurde (beim Fahren mit voller Leistung usw.)
  2. Eco-Bereich
    Zeigt an, dass das Fahrzeug auf umweltfreundliche Weise gefahren wird.
  3. Hybrid-Eco-Bereich
    Zeigt an, dass die Leistung des Ottomotors nicht oft genutzt wird.

    Der Ottomotor startet und stoppt unter verschiedenen Bedingungen automatisch.

  4. Ladebereich
    Zeigt an, dass über das regenerative Bremsen Energie zurückgewonnen wird.

Lexus CT. Anzeigen und Instrumente

  • Die Hybridsystem-Anzeige wird angezeigt, wenn ein anderer Fahrmodus als der Sport- Modus ausgewählt ist.
  • Solange sich die Anzeigenadel im Eco-Bereich befindet, ist eine umweltfreundlichere Fahrweise gewährleistet.
  • Im Ladebereich wird der Energie-Rückgewinnungsstatus* angezeigt. Die zurückgewonnene Energie wird zum Aufladen der Hybridbatterie (Traktionsbatterie) genutzt.

*: Der in dieser Anleitung verwendete Begriff "Rückgewinnung" bezieht sich auf die Umwandlung der durch die Fahrzeugbewegung erzeugten Energie in elektrische Energie.

■ Drehzahlmesser (falls vorhanden)

Der Drehzahlmesser wird angezeigt, wenn als Fahrmodus der Sport-Modus gewählt wurde.

■ ECO-Leuchte und SPORT-Leuchte (falls vorhanden)

  • Wenn der Sport-Modus gewählt wurde, leuchtet die SPORT-Leuchte (rot) auf.
  • Wenn sämtliche der folgenden Bedingungen erfüllt sind und Sie auf eine umweltfreundliche Weise fahren, leuchtet die ECO-Leuchte (blau) auf:
    • Es wird in Fahrstufe "D" gefahren
    • Der Normalmodus oder der Eco-Fahrmodus ist ausgewählt und der EV-Fahrmodus wird nicht genutzt
    • Die Geschwindigkeit beträgt maximal ca. 130 km/h.

■ Motordrehzahl

Bei Hybridfahrzeugen erfolgt eine präzise Steuerung der Motordrehzahl, um den Kraftstoffverbrauch, die Abgasemissionen usw. zu reduzieren.

Es kann vorkommen, dass sich die angezeigte Motordrehzahl trotz gleichbleibender Fahrweise und Fahrbedingungen ändert.

■ Außentemperaturanzeige

  • In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt angezeigt oder die Änderung der Anzeige dauert länger als üblich.
    • Wenn das Fahrzeug steht oder mit geringer Geschwindigkeit gefahren wird (weniger als 20 km/h)
    • Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Einfahrt in eine Garage, einen Tunnel usw.)
  • Wird "--" oder "E" angezeigt, liegt möglicherweise eine Störung des Systems vor.

    Bringen Sie das Fahrzeug zu einem Lexus-Vertragshändler bzw. in eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.

■ Persönliche Einstellungen

Die Einstellungen (z. B. Aktivierung/Deaktivierung der ECO-Leuchte) können geändert werden.

HINWEIS

■ So vermeiden Sie Schäden am Motor und seinen Bauteilen

  • Fahrzeuge mit Drehzahlmesser: Achten Sie darauf, dass die Anzeigenadel des Drehzahlmessers nicht in den roten Bereich eindringt, der die maximale Motordrehzahl anzeigt.
  • Wenn die Kühlmitteltemperatur-Warnleuchte aufleuchtet oder blinkt, kann eine Überhitzung des Motors vorliegen. Halten Sie in diesem Fall das Fahrzeug sofort an einem sicheren Ort an und überprüfen Sie den Motor, nachdem dieser vollständig abgekühlt ist.
