Fiat Tipo: Austausch der sicherungen

Sicherungen sind das Rückgrat der elektrischen Systeme im Fiat Tipo (2015–2020). Sie schützen vor Überlastung und sorgen für die zuverlässige Funktion aller elektronischen Komponenten – von der Beleuchtung bis zur Klimaanlage. Dieser Artikel erklärt, wie Sie Sicherungen korrekt identifizieren, austauschen und welche Vorsichtsmaßnahmen dabei zu beachten sind. Besonders hilfreich ist die Übersicht über die verschiedenen Sicherungskästen im Fahrzeug sowie die Anleitung zur Nutzung der Sicherungszange. Für alle, die ihren Fiat Tipo selbst warten oder im Notfall schnell reagieren möchten, bietet dieser Beitrag eine fundierte und praxisnahe Einführung in die Welt der Fahrzeug-Elektrik.

Die Sicherungen über das Fiat-Fiat-Servicenetz ersetzen lassen.

ALLGEMEINES

Die Sicherungen schützen die elektrische Anlage und werden bei Defekten oder durch unsachgemäßen Eingriffe an der Anlage ausgelöst.

Sicherungszange

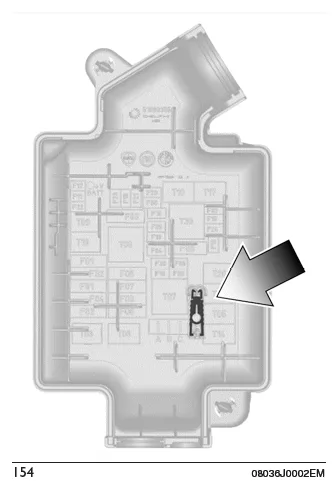

Die durchgebrannte Sicherung ist mit der Pinzette herauszunehmen, die sich innen am Deckel des Verteilers unter der Motorhaube befindet (siehe Abb. 154).

Die Pinzette ist mit zwei verschiedenen Enden ausgestattet und dienen für den Ausbau der verschiedenen Sicherungen im Fahrzeug.

Nach dem Gebrauch die Zange wieder in die Aufnahme setzen.

ZUGANG ZU DEN SICHERUNGEN

Die Sicherungen des Fahrzeugs sind in drei Verteilern untergebracht, und zwar am Armaturenbrett, im Motorraum und im Kofferraum.

STEUERGERÄT IM MOTORRAUM

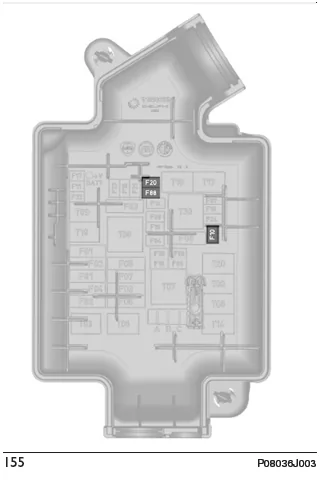

Das Steuergerät befindet sich neben der Batterie Abb. 155.

Um zu den Sicherungen zu gelangen, muss man wie folgt vorgehen:

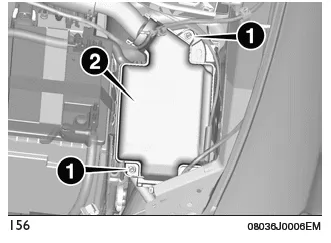

• Die Schraube (1) Abb. 156 mit dem mitgelieferten Schraubenzieher eindrücken;
• Gleichzeitig die Schraube langsam entgegen dem Uhrzeigersinn drehen, bis ein gewisser Widerstand wahrgenommen wird (nicht forcieren).
• Die Schraube wieder langsam lösen.
• Die erfolgte Öffnung wird durch das Hervortreten des gesamten Schraubenkopfes aus dem eigenen Sitz angezeigt.
• Den Deckel (2) wie in der Abbildung gezeigt in den seitlichen Führungen nach oben schieben und entfernen.

Die Nummerierung zur Kennzeichnung des elektrischen Bestandteils, das jeder Sicherung entspricht, ist auf der Rückseite des Deckels sichtbar.

Nach dem Ersatz der Sicherung, folgendermaßen vorgehen:

• Den Deckel (2) wieder korrekt in den seitlichen Führungen des Gehäuses einführen.
• vollständig von oben nach unten schieben;
• Die Schraube (1) mit dem mitgelieferten Schraubenzieher eindrücken;
• Die Schraube gleichzeitig langsam im Uhrzeigersinn drehen, bis ein gewisser Widerstand wahrgenommen wird (nicht forcieren).
• Die Schraube wieder langsam lösen.
• Der korrekte Verschluss ist durch die Befestigung des ganzen Schraubenkopfes in der Aufnahme gewährleistet.

STEUERGERÄT AM ARMATURENBRETT

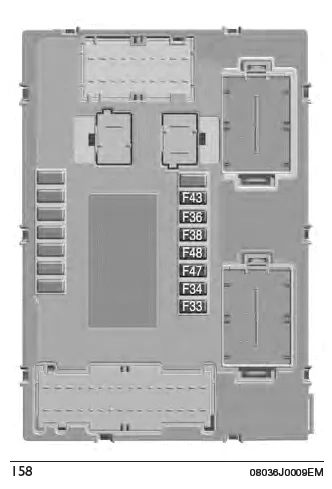

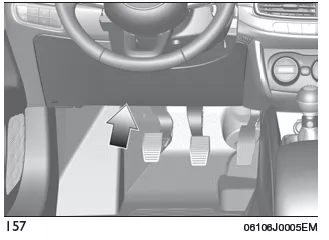

Der Verteiler Abb. 158 befindet sich auf der linken Seite der Lenksäule. Der Zugang zu den Sicherungen erfolgt durch Abnehmen der Abdeckung Abb. 157, indem daran gezogen wird, bis sie ausrastet.

VERTEILER IM KOFFERRAUM

Die Heckklappe öffnen und die Innenabdeckung Abb. 159 versetzen, um Zugang zu den Sicherungen des Verteilers (2) Abb. 160 zu erhalten.

ACHTUNG

• Die Sicherungen über das Fiat- Servicenetz ersetzen lassen.
• Sollte die Sicherung erneut durchbrennen, bitte das Fiat-Servicenetz aufsuchen.
• Die Sicherung darf niemals durch eine neue mit höherer Stromstärke ersetzt werden. BRANDGEFAHR.
• Wenn eine Hauptsicherung (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) durchgebrannt ist, wenden Sie sich bitte an das Fiat-Kundendienstnetz.
• Wenn eine Sicherung, die NICHT auf dieser oder der folgenden Seite aufgeführt ist, ausgelöst wird, bitte das Fiat-Servicenetz aufsuchen.
• Wenn eine Hauptsicherung zum Schutz der Sicherheitssysteme (Airbag-System, Bremssystem), der Triebwerkssysteme (Motorsystem, Getriebesystem) oder des Lenksystems ausgelöst wird, bitte das Fiat-Servicenetz kontaktieren.
• Vor dem Austausch einer Sicherung prüfen, ob die Anlassvorrichtung auf STOP gedreht ist, ob bei der mechanischen Version der Schlüssel abgezogen ist und/oder alle Verbraucher ausgeschaltet sind.

VORSICHT

• Eine defekte Sicherung darf niemals durch Metalldrähte oder andere Materialien ersetzt werden.
• Wenn eine Reinigung des Motorraumes erforderlich ist, ist darauf zu achten, den Wasserstrahl nicht direkt auf das Steuergerät im Motorraum und auf die Scheibenwischermotoren zu richten.

STEUERGERÄT IM MOTORRAUM

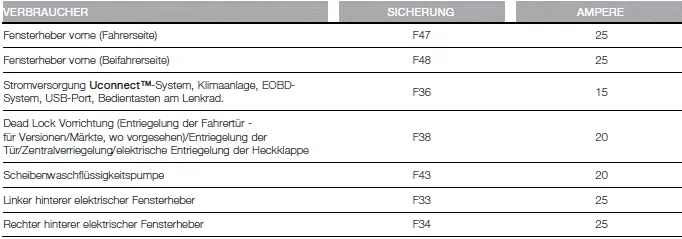

STEUERGERÄT AM ARMATURENBRETT

VERTEILER IM KOFFERRAUM

Die Sicherungen im Fiat Tipo II Gen (2015–2020) schützen die elektrische Anlage vor Überlastung und Kurzschlüssen. Ihr Austausch sollte mit Sorgfalt und gemäß den Herstellerangaben erfolgen.

Der Zugang zu den Sicherungen ist klar strukturiert: Motorraum, Armaturenbrett und Kofferraum beherbergen die jeweiligen Verteiler. Eine defekte Sicherung darf niemals durch eine stärkere ersetzt werden – Brandgefahr!

Was tun, wenn eine Sicherung wiederholt durchbrennt?
In diesem Fall sollte das Fiat-Servicenetz kontaktiert werden, da ein tieferliegender Defekt vorliegen könnte.

Wo befindet sich die Sicherungszange?
Sie ist im Deckel des Verteilers unter der Motorhaube integriert und besitzt zwei Enden für verschiedene Sicherungstypen.
