Ford Focus: Rückfahrkamera

Funktionsbeschreibung

Die Kamera dient zur visuellen Unterstützung des Fahrers beim Rückwärtsfahren.

VORSICHT

• Wird ein Hochdruckreiniger zur Fahrzeugwäsche eingesetzt, darf der Strahl nur kurz bei einem Abstand von mindestens 20 cm auf die Kamera gerichtet werden.

• Niemals Druck auf die Kamera ausüben.

Beachte

: Kamera stets frei von Verschmutzungen, Eis und Schnee halten. Nicht mit scharfen Gegenständen, Fettlöser, Wachs oder organischen Mitteln reinigen. Zum Reinigen ausschließlich ein feuchtes Tuch verwenden.

Beim Betrieb erscheinen auf der Anzeige Informationen zur Fahrtrichtung Ihres Fahrzeugs und dem geschätzten Abstand zu Hindernissen hinter dem Fahrzeug.

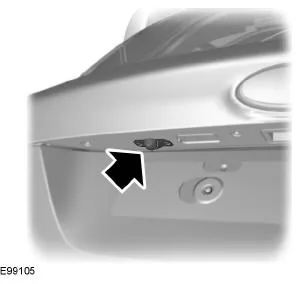

Heckkamera

Die Kamera befindet sich neben dem Griff des Kofferraumdeckels.

Rückfahrkamera aktivieren

VORSICHT

• Objekte, die sich zu nah am Fahrzeug befinden, werden von der Kamera möglicherweise nicht erkannt.

Bei eingeschalteter Zündung und Audiogerät:

1. Drücken Sie den Schalter - Einparkhilfe auf dem Armaturenbrett. Lage des Bauteils: Siehe Kurzübersicht (Seite 10). Oder,
2. Rückwärtsgang einlegen.

Das Bild wird im Display angezeigt.

Bei aktiviertem System leuchtet die Leuchte im Schalter.

• Unter folgenden Bedingungen ist der Betrieb der Kamera möglicherweise beeinträchtigt:
• Dunkle Umgebungen.
• Besonders helle Umgebungen.
• Schneller Fall oder Anstieg der Umgebungstemperatur.
• Feuchtigkeit der Kamera, z. B. bei Regen oder hoher Luftfeuchtigkeit.
• Hindernisse im Sichtfeld der Kamera, z. B. Schlamm.

Die Anzeige verwenden

VORSICHT

• Hindernisse über der Einbauhöhe der Kamera werden nicht angezeigt.

  Verschaffen Sie sich ggf. einen Überblick über den Bereich hinter Ihrem Fahrzeug.

• Die Markierungen dienen nur als allgemeine Richtlinien. Sie werden auf Grundlage eine voll beladenen Fahrzeugs auf ebener Fahrbahn berechnet.

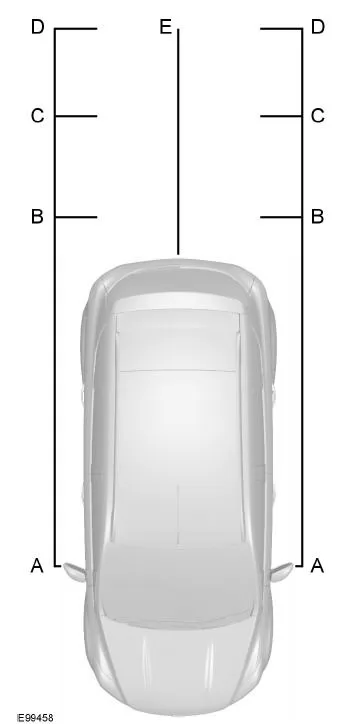

Die Linien zeigen eine Projektion des Fahrzeugwegs (entsprechend dem aktuellen Lenkradwinkel) sowie den Abstand von Außenspiegel und hinterem Stoßfänger.

1. Außenspiegelabstand - 0,1 Meter
2. Rot - bis zu 0,3 (12 Zoll)
3. Gelb - 0,3 - 0,6 Meter (12 - 24 Zoll)
4. Grün - 0,6 - 0,9 Meter (24 - 35 Zoll)
5. Gelb - Mittellinie des geplanten Fahrzeugwegs

Beachte

: Die grüne Linie wird von 0,9 Meter (35 Zoll) bis auf 3,2 Meter (126 Zoll) verlängert.

Beachte

: Beim Rückwärtsfahren mit einem Anhänger werden die Linien auf dem Bildschirm nicht angezeigt. Die Kamera zeigt die Fahrzeugrichtung und nicht den Anhänger.

Rückfahrkamera deaktivieren

Beachte:

Bewegen Sie den Schalterhebel aus der Rückwärtsgangstellung. Das Display schaltet erst nach einer kurzen Verzögerung ab.

Beachte:

Das System schaltet beim Überschreiten von ca. 15 km/h automatisch ab.

Drücken Sie den Schalter - Einparkhilfe auf dem Armaturenbrett. Lage des Bauteils: Siehe Kurzübersicht

Fahrzeuge mit Einparkhilfe

Das Display zeigt zusätzlich einen farbigen Abstandsbalken an. Dieser zeigt den Abstand zwischen hinterem Stoßfänger und dem festgestellten Hindernis an.

Die Farben haben dabei folgende Bedeutung:

• Grün - 0,6 bis 1,8 Meter (24 - 71 Zoll)
• Gelb - 0,3 bis 0,6 Meter (12 - 24 Zoll)
• Rot - 0,3 Meter oder weniger
