Renault Fluence > Scheinwerfer (Lampenwechsel)
Vordere Scheinwerfer: Lampenwechsel
5-Türer

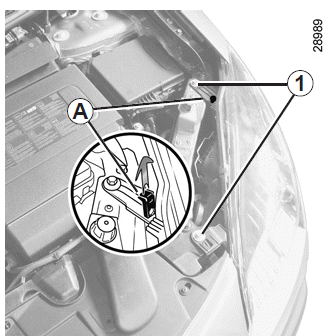

Öffnen Sie die Motorhaube und entfernen Sie das Werkzeug A nach oben. Entfernen Sie die beiden Schrauben 1 des Scheinwerfers mit Hilfe des Werkzeugs.
Ziehen Sie den Scheinwerfer nach vorne, indem Sie ihn bis zum Anschlag in seinen Schienen verschieben.
Nachdem Sie den Scheinwerfer wieder eingesetzt haben, ziehen Sie die Schrauben 1 wieder an und setzen Sie das Werkzeug korrekt in seine Aufnahme ein.
Blinkleuchten

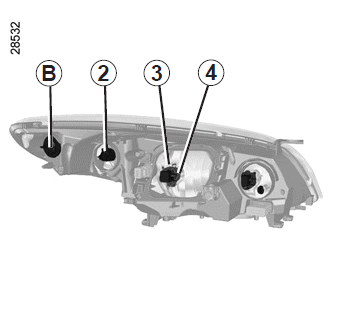

Drehen Sie den Lampenträger B zum Entriegeln.
Lampentyp: PY21W.
Tagfahrlicht

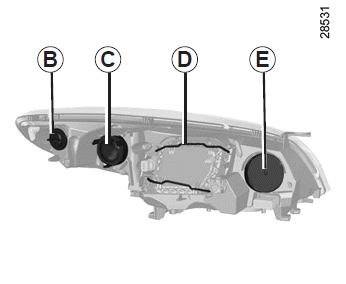

Entfernen Sie die Abdeckung C und entriegeln Sie den Lampenträger 2 durch Verdrehen.
Lampentyp: P21W.
Abblendlicht D
Abblendlicht mit Halogenlampen

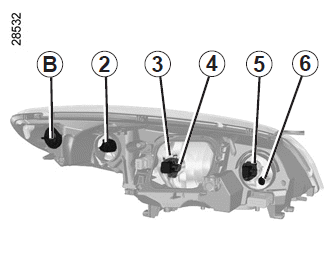

Entriegeln Sie die beiden Klammern D, entfernen Sie die Abdeckung und lösen Sie die Klammer 3, um die Lampe 4 entnehmen zu können.
Lampentyp: H7.
Verwenden Sie unbedingt Anti-U.V.
55W-Halogenlampen, um eine Beschädigung der Kunststoffstreuscheibe der Scheinwerfer zu vermeiden .
Halogenlampen nie am Lampenglas, sondern am Sockel fassen.
Nach dem Lampenwechsel die Abdeckung wieder korrekt anbringen.
Abblendlicht mit Xenonlampen Lampentyp: D1S.
Da diese Lampen unter hohem Druck stehen, muss der Austausch von einer Vertragswerkstatt durchgeführt werden.
Fernlicht
Entfernen Sie die Abdeckung E, drücken Sie den Lampenträger 5 nach unten, um ihn zu entriegeln.
Lampentyp: H7.
Standlicht vorne
Entfernen Sie die Abdeckung E und ziehen Sie den Lampenträger 6 heraus.
Lampentyp: W5W.
Besorgen Sie sich je nach den örtlichen Vorschriften bzw. vorsichtshalber je ein Sortiment Ersatzlampen und Sicherungen bei Ihrem Vertragshändler.
Die Lampen stehen unter Druck und können beim Austausch platzen.
Verletzungsgefahr!
Vorsicht bei Arbeiten im Motorraum.
Der Motor kann noch heiß sein. Zudem kann sich der Kühlerventilator jederzeit in Gang setzen.
Verletzungsgefahr!
Sie können die in diesem Abschnitt beschriebenen Glühlampen selbst austauschen.
Falls Ihnen die Vorgehensweise schwierig erscheint, empfehlen wir Ihnen jedoch, die Lampen von einer Vertragswerkstatt austauschen zu lassen.
Bei Ihrer Vertragswerkstatt erhalten Sie ein Sortiment Ersatzlampen und Sicherungen für Ihr Fahrzeug. Sie sollten diese aus Sicherheitsgründen stets im Wagen mitführen.
4-Türer

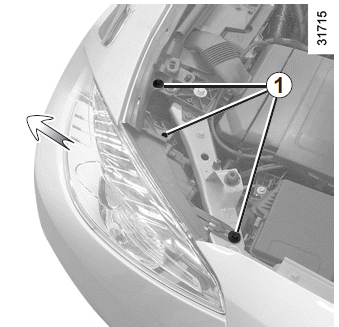

Lösen Sie nach dem Öffnen der Motorhaube die Schrauben 1 mit Hilfe von Standardwerkzeugen bzw. mit Hilfe der im Bordwerkzeug mitgelieferten Schlüssel (je nach Fahrzeug).
Ziehen Sie den Scheinwerfer bis zum Anschlag in Pfeilrichtung.
Hinweis: Der Scheinwerfer kann nicht vollständig herausgezogen werden. Üben Sie keine allzu große Kraft aus, um die Anschlüsse nicht zu beschädigen.
Blinkleuchten

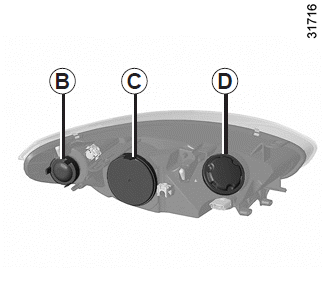

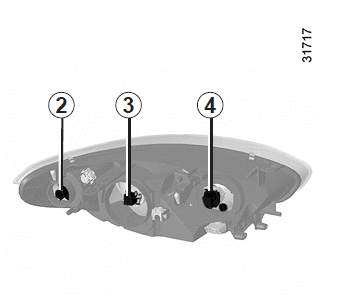

Entfernen Sie die Abdeckung B, drehen Sie den Lampenträger 2 um eine Vierteldrehung und drehen Sie die Lampe um eine Vierteldrehung.
Lampentyp: PY21W
Abblendlicht C
Abblendlicht mit Xenonlampen
Lampentyp: D1S.
Da diese Lampen unter hohem Druck stehen, muss der Austausch von einer Vertragswerkstatt durchgeführt werden.
Abblendlicht mit Halogenlampen

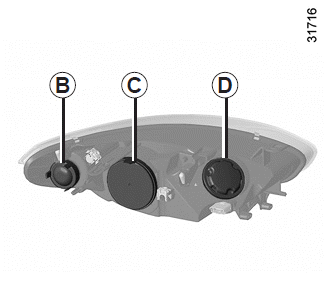

Entfernen Sie die Abdeckung C und rasten Sie dann den Stecker der Lampe 3 aus.

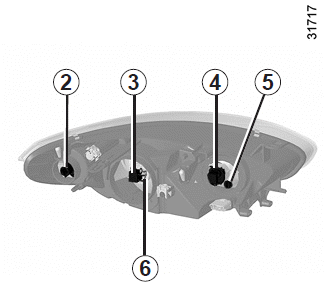

Drücken Sie die Klemme 6 oben zusammen, ziehen Sie die gesamte Einheit aus Ihrer Aufnahme und lösen Sie die Lampe.
Lampentyp: H7
Verwenden Sie unbedingt Anti-U.V.
55W-Halogenlampen, um eine Beschädigung der Kunststoffstreuscheibe der Scheinwerfer zu vermeiden .
Berühren Sie nicht das Lampenglas.
Bringen Sie nach dem Lampenwechsel die Abdeckung wieder korrekt an.
Fernlicht
Drehen Sie die Abdeckung D um eine Vierteldrehung und entnehmen Sie den Stecker 4 zusammen mit der Lampe.
Ziehen Sie die Lampe vom Stecker ab.
Lampentyp: H7
Standlicht
Drehen Sie die Abdeckung D um eine Vierteldrehung, ziehen Sie am Lampenträger 5 und entfernen Sie die Lampe.
Lampentyp: W5W
Die Lampen stehen unter Druck und können beim Austausch platzen.
Verletzungsgefahr!
Vorsicht bei Arbeiten im Motorraum.
Der Motor kann noch heiß sein. Zudem kann sich der Kühlerventilator jederzeit in Gang setzen.
Verletzungsgefahr!

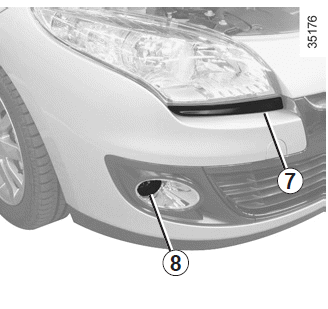

Tagfahrlicht 7
Wenden Sie sich an eine Vertragswerkstatt.
Nebelscheinwerfer 8
Es muss der vordere Stoßfänger ausgebaut werden, wenden Sie sich daher an einen Vertragspartner
Die Lampen stehen unter Druck und können beim Austausch platzen.
Verletzungsgefahr!
Zusatzscheinwerfer
Wenn Sie "Nebel- oder Fernscheinwerfer" anbringen möchten, wenden Sie sich an einen Vertragspartne.
Lassen Sie Arbeiten (oder Änderungen) an der elektrischen Anlage grundsätzlich in einer Vertragswerkstatt durchführen.
Ein fehlerhafter Anschluss könnte die gesamte elektrische Anlage (Kabel, einzelne Bauteile und besonders den Generator) zerstören.
