Seat Toledo: Airbag-System

Der Seat Toledo Typ KG (2012–2019) bietet ein durchdachtes Airbag-System, das in kritischen Situationen lebensrettend sein kann. In diesem Artikel erfahren Sie, wie Front-, Seiten- und Kopfairbags funktionieren und welche Voraussetzungen erfüllt sein müssen, damit sie ihre volle Schutzwirkung entfalten. Besonderes Augenmerk liegt auf der Interaktion zwischen Airbags und Sicherheitsgurten sowie der Sitzposition der Insassen. Der Beitrag liefert fundierte Informationen für alle, die mit dem Seat Toledo unterwegs sind und sich für die technischen Hintergründe und Sicherheitsmechanismen interessieren.

Kurze Einleitung

Warum muss man sich angurten und eine korrekte Sitzhaltung einnehmen?

Damit die auslösenden Airbags die beste Schutzwirkung erzielen können, muss der Sicherheitsgurt immer richtig getragen und die richtige Sitzposition eingenommen werden.

Das Airbag-System ist kein Ersatz für den Sicherheitsgurt, sondern Teil des gesamten passiven Fahrzeug-Sicherheitskonzeptes. Bitte beachten Sie, dass die bestmögliche Schutzwirkung des Airbag-Systems nur im Zusammenwirken mit den angelegten Sicherheitsgurten und den richtig eingestellten Kopfstützen erreicht wird. Deshalb sind die Sicherheitsgurte nicht nur auf Grund von gesetzlichen Bestimmungen, sondern auch aus Sicherheitsgründen immer zu benutzen, Warum Sicherheitsgurte?.

Der Airbag entfaltet sich innerhalb von Millisekunden, so dass, wenn Sie im Moment der Auslösung eine falsche Sitzposition eingenommen haben, tödliche Verletzungen verursacht werden können. Aus diesem Grund ist es unerlässlich, dass alle Insassen eine richtige Sitzposition während der Fahrt beibehalten.

Starkes Bremsen kurz vor einem Unfall kann bewirken, dass ein nicht angegurteter Insasse nach vorne in den Bereich des auslösenden Airbags geschleudert wird. In diesem Fall kann sich der Insasse durch den auslösenden Airbag lebensgefährliche oder tödliche Verletzungen zuziehen. Dies gilt ganz besonders für Kinder.

Halten Sie immer den größtmöglichen Abstand zwischen Ihnen und dem Frontairbag ein. Dadurch können sich die Frontairbags im Falle einer Auslösung vollständig entfalten und somit eine maximale Schutzwirkung bieten.

Die wichtigsten Faktoren für das Auslösen der Airbags sind die Art des Unfalls, der Aufprallwinkel und die Fahrzeuggeschwindigkeit.

Entscheidend für die Auslösung der Airbags ist der bei der Kollision auftretende und vom Steuergerät erfasste Verzögerungsverlauf.

Bleibt die während der Kollision aufgetretene und gemessene Fahrzeugverzögerung unterhalb der im Steuergerät vorgegebenen Referenzwerte, werden die Front-, Seitenund/ oder Kopfairbags nicht ausgelöst. Berücksichtigen Sie bitte, dass sichtbare noch so schwere Beschädigungen am Unfallfahrzeug kein zwingender Hinweis darauf sind, dass sich die Airbags ausgelöst haben müssten.

ACHTUNG

• Das falsche Tragen der Sicherheitsgurte sowie jede falsche Sitzposition kann zu lebensgefährlichen oder tödlichen Verletzungen führen.
• Alle Insassen - auch Kinder -, die nicht richtig angegurtet sind, können sich lebensgefährlich oder tödlich verletzen, wenn der Airbag auslöst. Transportieren Sie Kinder im Alter bis 12 Jahre stets auf dem Rücksitz. Nehmen Sie niemals Kinder im Fahrzeug mit, wenn diese ungesichert oder nicht ihrem Gewicht entsprechend gesichert sind.
• Wenn Sie nicht angegurtet sind, sich während der Fahrt seitwärts oder nach vorne lehnen oder eine falsche Sitzposition einnehmen, so erhöht sich die Verletzungsgefahr erheblich. Diese erhöhte Verletzungsgefahr steigert sich noch, wenn Sie in solch einem Fall vom auslösenden Airbag getroffen werden.
• Um das Verletzungsrisiko durch einen auslösenden Airbag zu reduzieren, tragen Sie den Sicherheitsgurt immer richtig.
• Stellen Sie die Vordersitze immer richtig ein.

Beschreibung des Airbag-Systems

Das Airbag-System besteht (je nach Fahrzeugausstattung) im wesentlichen aus:

• einer elektronischen Steuerungs- und Überwachungseinrichtung (Steuergerät);
• Frontairbags für Fahrer und Beifahrer,
• Seitenairbags,
• Kopfairbags,
• einer Kontrollleuchte im Kombiinstrument,
• einem Schlüsselschalter zum Abschalten des Beifahrer-Frontairbags,
• einer Kontrollleuchte für Ab-/Einschaltung des Beifahrer-Frontairbags.

Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht. Nach jedem Einschalten der Zündung leuchtet die Airbag-Kontrollleuchte für einige Sekunden auf (Selbstdiagnose).

Eine Störung des Systems liegt vor, wenn die Kontrollleuchte :

• leuchtet beim Einschalten der Zündung nicht auf,
• nach dem Einschalten der Zündung nicht nach etwa 4 Sekunden erlischt;
• nach dem Einschalten der Zündung erlischt und wieder aufleuchtet;
• leuchtet während der Fahrt auf oder blinkt.

Das Airbag-System wird nicht ausgelöst bei:

• ausgeschalteter Zündung;
• leichten Frontalkollisionen;
• leichten Seitenkollisionen;
• Heckkollisionen;
• das Fahrzeug überschlägt sich.

ACHTUNG

• Die maximale Schutzwirkung der Sicherheitsgurte und des Airbag-Systems wird nur in der richtigen Sitzposition erreicht, Richtige Sitzposition der Insassen des Fahrzeugs.
• Wenn eine Störung im Airbag-System vorliegt, muss das System umgehend durch einen Fachbetrieb überprüft werden. Es besteht sonst die Gefahr, dass das Airbag- System bei einem Frontalunfall gar nicht oder nicht einwandfrei ausgelöst wird.

Airbagaktivierung

Das Entfalten des Airbags erfolgt in Sekundenbruchteilen und mit hoher Geschwindigkeit, um bei einem Unfall den zusätzlichen Schutz bieten zu können. Beim Entfalten des Airbags kann feiner Staub entstehen. Das ist normal und lässt nicht auf einen Brand im Fahrzeug schließen.

Das Airbagsystem ist nur bei eingeschalteter Zündung betriebsbereit.

Bei besonderen Unfallsituationen können verschiedene Airbags gleichzeitig ausgelöst werden.

Bei leichten Frontal- und Seitenkollisionen, Heckkollisionen, Überschlagen oder Kippen des Fahrzeugs werden die Airbags nicht ausgelöst.

Auslösefaktoren

Die Umstände, die eine Aktivierung des Airbag- Systems verursachen, können nicht verallgemeinert werden. Einige Faktoren spielen dabei eine wichtige Rolle, wie bspw. die Beschaffenheit des Objekts, auf das das Fahrzeug aufprallt (weich/hart), der Aufprallwinkel, die Fahrzeuggeschwindigkeit, usw.

Entscheidend für die Auslösung der Airbags ist der Verzögerungsverlauf.

Das Steuergerät analysiert den Kollisionsverlauf und löst das jeweilige Rückhaltesystem aus.

Bleibt die während der Kollision aufgetretene und gemessene Fahrzeugverzögerung unterhalb der im Steuergerät vorgegebenen Referenzwerte, werden die Airbags nicht ausgelöst, obwohl das Fahrzeug in Folge des Unfalls durchaus stark deformiert sein kann.

Bei heftigen Frontalkollisionen erfolgt die Auslösung folgender Airbags:

• Fahrer-Frontairbag.
• Beifahrer-Frontairbag.

Bei heftigen Seitenkollisionen erfolgt die Auslösung folgender Airbags:

• Seitenairbag vorn auf der Unfallseite.
• Seitenairbag hinten auf der Unfallseite.
• Kopfairbag auf der Unfallseite.

Falls es zu einem Unfall mit Airbagauslösung kommt:

• leuchtet die Innenbeleuchtung (wenn der Schalter für die Innenbeleuchtung in der Türkontaktstellung steht);
• wird die Warnblinkanlage eingeschaltet;
• werden alle Türen entriegelt;
• wird die Kraftstoffzufuhr zum Motor unterbrochen.

Sicherheitshinweise zu den Airbags

Frontairbags

ACHTUNG

• Zwischen Insassen der Vordersitze und dem Wirkungsbereich des Airbags dürfen sich keine weiteren Personen, Tiere oder Gegenstände befinden.
• Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer Auslösung ersetzt werden.
• Auch dürfen keine Gegenstände, wie z.B. Getränkehalter, Telefonhalterungen, auf den Abdeckungen der Airbagmodule befestigt werden.
• An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen vorgenommen werden.
• Halten Sie das Lenkrad während der Fahrt immer mit beiden Händen seitlich am äußeren Rand in der 9-Uhr- und 3-Uhr-Position fest. Halten Sie niemals das Lenkrad in der 12-Uhr-Position oder in einer anderen Art und Weise fest (z.B. in der Lenkradmitte).

  In solchen Fällen können Sie sich bei Auslösung des Fahrerairbags schwere Verletzungen an Armen, Händen und am Kopf zuziehen.

Seitenairbags*

ACHTUNG

• Wenn die Insassen keine Sicherheitsgurte angelegt haben, sich während der Fahrt nach vorne lehnen oder eine falsche Sitzposition einnehmen, setzen Sie sich im Falle eines Unfalls einem erhöhten Verletzungsrisiko aus, wenn das Seitenairbag-System auslöst.
• Damit die Seitenairbags ihre volle Schutzwirkung entfalten können, muss die durch die Sicherheitsgurte vorgegebene Sitzposition während der Fahrt immer beibehalten werden.
• Zwischen den Insassen auf den äußeren Sitzplätzen und dem Wirkungsbereich der Airbags dürfen sich keine weiteren Personen, Tiere oder Gegenstände befinden. Damit die Funktion der Seitenairbags nicht beeinträchtigt wird, dürfen an den Türen keine Zubehörteile, wie z.B. Getränkehalter, befestigt werden.
• An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufgehängt werden. In den Taschen der Kleidungsstücke dürfen sich keine schweren und scharfkantigen Gegenstände befinden.
• Es dürfen keine zu großen Kräfte (wie z.B. kräftiges Stoßen oder Gegentreten) auf die Sitzlehnenseiten einwirken, da sonst das System beschädigt werden kann. Die Seitenairbags würden in diesem Fall nicht auslösen!
• Es dürfen keinesfalls Sitz- oder Schonbezüge auf Sitzen mit eingebautem Seitenairbag aufgezogen werden, die nicht ausdrücklich für die Verwendung in Ihrem Fahrzeug freigegeben sind. Da sich der Luftsack aus der Sitzlehne seitlich heraus entfaltet, würde bei Verwendung von nicht freigegebenen Sitz- oder Schonbezügen die Schutzfunktion Ihres Seitenairbags erheblich beeinträchtigt werden.
• Beschädigungen der Original-Sitzbezüge oder der Naht im Modulbereich der Seitenairbags umgehend durch einen Fachbetrieb beheben lassen.
• Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer Auslösung ersetzt werden.
• Alle Arbeiten am Airbag sowie der Ausund Einbau von Systemteilen wegen anderer Reparaturarbeiten (z.B. Vordersitz ausund einbauen) dürfen nur von einem Fachbetrieb ausgeführt werden. Ist dies nicht der Fall, kann eine Störung des Airbag-Systems auftreten.
• An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen vorgenommen werden.
• Die Steuerung der Seiten- und Kopfairbags erfolgt mittels Sensoren, die sich im Innern der Vordertüren befinden. Um die korrekte Funktion der Seiten- und Kopfairbags nicht zu beeinträchtigen, dürfen weder die Türen noch die Türverkleidungen verändert werden (z. B. durch den nachträglichen Einbau von Lautsprechern). Schäden an der Vordertür können die korrekte Funktion des Airbag-Systems beeinträchtigen.

  Alle Arbeiten an der Vordertür müssen in einem Fachbetrieb ausgeführt werden.

• Bei einem seitlichen Aufprall werden die Seitenairbags nicht ausgelöst, wenn die Sensoren den Druckanstieg im Innern der Türen nicht korrekt messen, da die Luft aus Bereichen mit Löchern oder Öffnungen in den Türverkleidungen entweicht.
• Fahren Sie nicht mit ausgebauten Innenverkleidungen der Türen.
• Fahren Sie nicht, wenn Teile der inneren Türverkleidungen ausgebaut wurden oder nicht korrekt ausgerichtet sind.
• Fahren Sie nicht, wenn die Lautsprecher in den Türverkleidungen ausgebaut wurden; es sei denn, die Lautsprecheröffnungen wurden ordnungsgemäß abgedeckt.
• Stellen Sie sicher, dass die Öffnungen abgedeckt oder verschlossen wurden, nachdem Lautsprecher oder anderes Zubehör in die inneren Türverkleidungen eingebaut wurden.
• Alle Arbeiten an den Türen müssen in einem zugelassenen Fachbetrieb ausgeführt werden.

Kopfairbags*

ACHTUNG

• Damit die Kopfairbags ihre volle Schutzwirkung entfalten können, muss die durch die Sicherheitsgurte vorgegebene Sitzposition während der Fahrt immer beibehalten werden.
• Aus Sicherheitsgründen muss bei Fahrzeugen, in denen eine Innenraum-Trennscheibe eingebaut wird, der Kopfairbag abgeschaltet werden. Wenden Sie sich zur Ausführung dieser Abschaltung an Ihren Fachbetrieb.
• Zwischen den Insassen auf den Rücksitzen und dem Austrittsbereich der Kopfairbags dürfen sich keine weiteren Personen, Tiere oder Gegenstände befinden, damit sich die Kopfairbags ungehindert entfalten und ihre maximale Schutzfunktion ausüben können. Deshalb dürfen an den Seitenscheiben keine Art von Rollos angebaut werden, die nicht ausdrücklich für die Verwendung in Ihrem Fahrzeug freigegeben sind.
• An den Kleiderhaken im Fahrzeug darf nur leichte Bekleidung aufgehängt werden. In den Taschen der Kleidungsstücke dürfen sich keine schweren und scharfkantigen Gegenstände befinden. Außerdem dürfen Sie zum Aufhängen der Kleidung keine Kleiderbügel verwenden.
• Die Airbags schützen Sie nur bei einem Unfall und müssen nach einer Auslösung ersetzt werden.
• Alle Arbeiten am Kopfairbag sowie der Aus- und Einbau von Systemteilen wegen anderer Reparaturarbeiten (z.B. Dachhimmel ausbauen) dürfen nur von einem Fachbetrieb ausgeführt werden. Ist dies nicht der Fall, kann eine Störung des Airbag-Systems auftreten.
• An den Teilen des Airbag-Systems dürfen keinerlei Veränderungen vorgenommen werden.
• Die Steuerung der Seiten- und Kopfairbags erfolgt mittels Sensoren, die sich im Innern der Vordertüren befinden. Um die korrekte Funktion der Seiten- und Kopfairbags nicht zu beeinträchtigen, dürfen weder die Türen noch die Türverkleidungen verändert werden (z. B. durch den nachträglichen Einbau von Lautsprechern). Schäden an der Vordertür können die korrekte Funktion des Airbag-Systems beeinträchtigen.

  Alle Arbeiten an der Vordertür müssen in einem Fachbetrieb ausgeführt werden.

Airbags abschalten

Einleitung zum Thema

Das Abschalten der Airbags ist nur für bestimmte Fälle vorgesehen, z.B. wenn:

• Sie einen Kindersitz auf dem Beifahrersitz verwenden müssen, bei dem das Kind mit dem Rücken zur Fahrtrichtung sitzt (in manchen Ländern auf Grund abweichender gesetzlicher Bestimmungen in Fahrtrichtung),
• Sie trotz korrekter Fahrersitzeinstellung den Abstand von mindestens 25 cm zwischen Lenkradmitte und Brustbein nicht einhalten können,
• bei Körperbehinderung Sondereinbauten im Lenkradbereich erforderlich sind,
• Sie andere Sitze montieren lassen (z. B. orthopädische Sitze ohne Seiten-Airbags).

Mit dem Schalter können Sie den Beifahrer- Frontairbag abschalten.

Wir empfehlen, für das mögliche Abschalten der anderen Airbags einen SEAT Vertragshändler aufzusuchen.

Überwachung des Airbag-Systems

Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht, auch ob ein Airbag ausgeschaltet ist.

Wurde der Airbag mit einem Diagnosegerät ausgeschaltet:

• Die Kontrollleuchte für Airbag-System leuchtet nach dem Einschalten der Zündung für 4 Sekunden auf und blinkt anschließend 12 Sekunden.

Wenn der Airbag mit dem Schalter für Airbag in der Instrumententafel abgeschaltet wurde, gilt Folgendes:

• nach Einschalten der Zündung leuchtet im Kombi-Instrument die Airbag- Kontrollleuchte für etwa 4 Sekunden auf,
• die Abschaltung des Airbags wird im Instrumententafelmittelteil durch Leuchten der Kontrollleuchte im Schriftzug signalisiert - Abb. 82 3.

Hinweis:

• Beachten Sie die geltenden länderspezifischen Vorschriften für die Abschaltung der Airbags.
• Bei Ihrem SEAT-Betrieb können Sie erfahren, welche Airbags an Ihrem Fahrzeug abgeschaltet werden können.

Beifahrer-Frontairbag aktivieren und deaktivieren

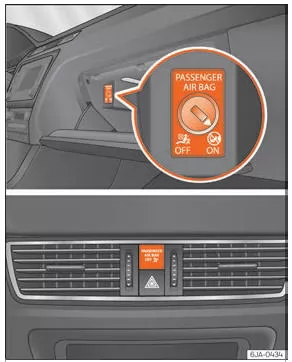

Abb. 82 Schalter für Beifahrer-Frontairbag/Kontrollleuchte für Abschaltung des Beifahrerairbags

Mit dem Schalter wird nur der Beifahrer- Frontairbag abgeschaltet.

Airbag einschalten

• Schalten Sie die Zündung aus.
• Öffnen Sie das Ablagefach auf der Beifahrerseite.
• Den Schlüsselbart in den für die Abschaltung des Beifahrerairbags vorgesehenen Schlitz einstecken - Abb. 82. Dabei sollte der Schlüsselbart etwa zu 3/4 seiner Länge bis zum Anschlag eingeführt werden.
• Drehen Sie den Schlüssel nun vorsichtig auf die Position . Sollten Sie einen Widerstand spüren, üben Sie bitte keine Kraft aus, sondern überprüfen Sie, ob der Schlüsselbart bis in die Endstellung eingeführt wurde.
• Schließen Sie das Ablagefach auf der Beifahrerseite.
• Überprüfen Sie, dass bei eingeschalteter Zündung die Airbag-Kontrollleuchte im Schriftzug im Instrumententafel- Mittelteil leuchtet.

Kontrollleuchte im Schriftzug (Beifahrerairbag abgeschaltet)

Ist der Beifahrer-Frontairbag abgeschaltet, leuchtet nach dem Einschalten der Zündung die Kontrollleuchte einige Sekunden auf, erlischt dann etwa 1 Sekunde und leuchtet anschließend erneut auf.

Sollte die Kontrollleuchte blinken, liegt eine Systemstörung in der Airbagabschaltung vor. Suchen Sie bitte unverzüglich einen Fachbetrieb auf.

ACHTUNG

• Der Fahrer ist dafür verantwortlich, ob der Airbag ab- oder eingeschaltet ist.
• Schalten Sie den Airbag nur bei ausgeschalteter Zündung ab! Ansonsten können Sie eine Störung im System für die Airbagabschaltung verursachen.
• Der Schlüssel sollte in keinem Fall im Schalter für die Airbag-Deaktivierung verbleiben, da er sonst beschädigt werden oder bei der Fahrt versehentlich den Airbag ein- oder ausschalten könnte.
• Wenn die Kontrollleuchte (Airbag abgeschaltet) blinkt, wird der Beifahrer- Frontairbag beim Unfall nicht ausgelöst! Lassen Sie das System unverzüglich von einem Fachbetrieb überprüfen.

Kontrollleuchte für den Airbag und den Gurtstraffer

- Leuchtet im Kombi-Instrument

Airbag- und Gurtstraffersystem gestört.

Fachbetrieb aufsuchen und System umgehend prüfen lassen.

- Leuchtet in der Instrumententafel

Beifahrer-Frontairbag abgeschaltet.

Überprüfen, ob das Airbag abgeschaltet bleiben soll

Die Kontrollleuchte überwacht alle im Fahrzeug eingebauten Airbags und Gurtstraffer einschließlich Steuergeräte und Kabelverbindungen.

Überwachung des Airbag- und Gurtstraffer- Systems

Die Funktionsbereitschaft des Airbag- und Gurtstraffer-Systems wird dauernd elektronisch überwacht. Beim Einschalten der Zündung leuchtet die Kontrollleuchte einige Sekunden auf (Selbstdiagnose) und am Bildschirm* des Kombiinstruments erscheint AIRBAG/GURTSTRAFFER.

Das System muss überprüft werden, wenn die Kontrollleuchte :

• leuchtet beim Einschalten der Zündung nicht auf,
• nach dem Einschalten der Zündung nicht nach etwa 4 Sekunden erlischt;
• nach dem Einschalten der Zündung erlischt und wieder aufleuchtet;
• leuchtet während der Fahrt auf oder blinkt.

Im Falle einer Störung leuchtet die Kontrollleuchte dauerhaft. Außerdem erscheint in Abhängigkeit der Störung eine entsprechende Fehlermeldung für ca. 10 Sekunden im Display des Kombiinstruments und ein kurzes akustisches Signal ertönt. Dies sollten Sie zum Anlass nehmen, das System von einem Fachbetrieb umgehend überprüfen zu lassen.

Die Funktionsbereitschaft des Airbag-Systems wird elektronisch überwacht, auch ob ein Airbag ausgeschaltet ist.

Wenn der Front-, Seiten- oder Kopfairbag oder der Gurtstraffer über das Diagnosesystem ausgeschaltet wurden:

• leuchtet nach Einschalten der Zündung die Kontrollleuchte 4 Sekunden auf und blinkt weitere 12 Sekunden.

Im Informations-Display wird angezeigt: Airbag/Gurtstraffer ausgeschaltet!

Wenn der Beifahrerairbag mit dem Schalter des Airbags seitlich der Ablage ausgeschaltet wurde:

• leuchtet nach Einschalten der Zündung für ungefähr 4 Sekunden die Kontrollleuchte auf.
• die Abschaltung des Airbags wird im Instrumententafelmittelteil durch Leuchten der Kontrollleuchte im Schriftzug signalisiert - Abb. 82.

ACHTUNG

• Liegt eine Störung vor, kann das Airbagund Gurtstraffer-System seine Schutzfunktion nicht richtig erfüllen.
• Wenn eine Störung vorliegt, sollte das System umgehend von einem Fachbetrieb überprüft werden. Es besteht sonst die Gefahr, dass die Airbags und auch die Gurtstraffer bei einem Unfall nicht aktiviert bzw. nicht einwandfrei ausgelöst werden.

Das Airbag-System des Seat Toledo 4 Gen (2012-2019) ergänzt die Sicherheitsgurte und sorgt für zusätzlichen Schutz bei schweren Kollisionen. Entscheidend ist, dass Fahrer und Mitfahrer stets die richtige Sitzposition einnehmen, damit die Airbags ihre volle Wirkung entfalten können. Nur so lässt sich das Risiko schwerer Verletzungen deutlich reduzieren.

Die Kombination aus Front-, Seiten- und Kopfairbags macht den Seat Toledo Typ KG zu einem Fahrzeug, das auch in anspruchsvollen Verkehrssituationen ein hohes Maß an Sicherheit bietet. In Verbindung mit den modernen Rückhaltesystemen entsteht ein umfassendes Schutzkonzept, das den Insassen zugutekommt.

Wer die Hinweise zur richtigen Nutzung beachtet, profitiert von einem optimalen Zusammenspiel aller Sicherheitssysteme. Damit unterstreicht der Seat Toledo (2012-2019) seinen Anspruch, ein zuverlässiger Begleiter für Familien und Vielfahrer zu sein.
