Lexus CT > Glühlampen

Folgende Glühlampen können Sie selbst austauschen. Der Schwierigkeitsgrad des Austauschs variiert je nach Glühlampe. Da das Risiko von Bauteilbeschädigungen besteht, empfehlen wir, den Austausch von einem Lexus- Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt vornehmen zu lassen.

Vorbereitungen für den Austausch von Glühlampen

Prüfen Sie die Wattzahl der auszutauschenden Glühlampe.

Einbauorte der Glühlampen

■ Vorn

Fahrzeuge mit Halogen-Scheinwerfern

Lexus CT. Wartung in Eigenregie

  1. Vordere Blinkleuchte
  2. Halogen-Nebelscheinwerfer (falls vorhanden)
  3. Abblendlicht
  4. Fernlicht

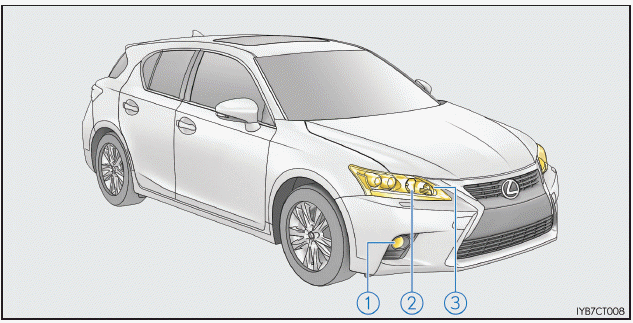

Fahrzeuge mit LED-Scheinwerfern

Lexus CT. Wartung in Eigenregie

  1. Halogen-Nebelscheinwerfer (falls vorhanden)
  2. Fernlicht
  3. Vordere Blinkleuchte

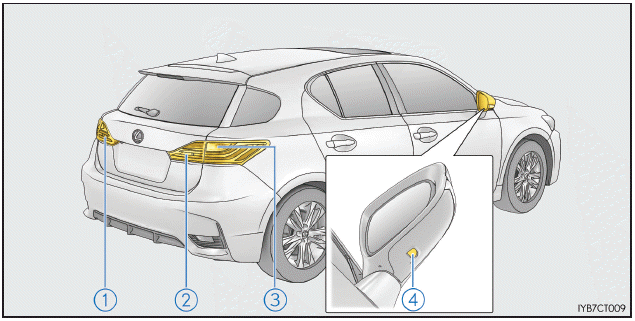

■ Hinten

Lexus CT. Wartung in Eigenregie

  1. Nebelschlussleuchte (Fahrzeuge mit Linkslenkung) oder Rückfahrscheinwerfer
  2. Nebelschlussleuchte (Fahrzeuge mit Rechtslenkung) oder Rückfahrscheinwerfer
  3. Hintere Blinkleuchte
  4. Bodenbeleuchtung

Auswechseln von Glühlampen

■ Abblendlichter (Halogen-Scheinwerfer)

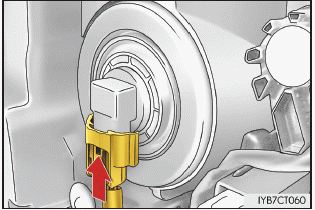

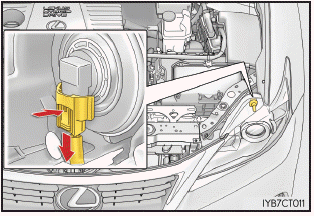

1. Ziehen Sie den Steckverbinder ab, während Sie auf die Verriegelungsklaue drücken.

Lexus CT. Wartung in Eigenregie

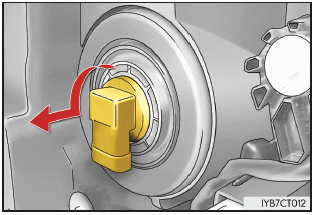

2. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

Lexus CT. Wartung in Eigenregie

3. Setzen Sie die neue Glühlampe ein.

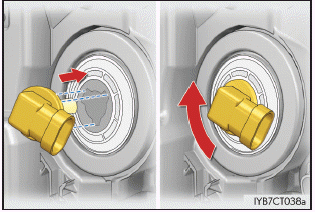

Richten Sie die 3 Klauen an der Glühlampe an der Halterung aus und setzen Sie die Lampe ein. Drehen Sie sie zum Einrasten im Uhrzeigersinn.

Lexus CT. Wartung in Eigenregie

4. Klemmen Sie den Steckverbinder an.

Rütteln Sie nach dem Anklemmen des Steckverbinders vorsichtig an der Lampenfassung, um sie auf festen Sitz zu überprüfen. Schalten Sie die Abblendlichter einmal ein und stellen Sie sicher, dass kein Licht durch die Halterung dringt.

Lexus CT. Wartung in Eigenregie

■ Fernlichter (Halogen-Scheinwerfer)

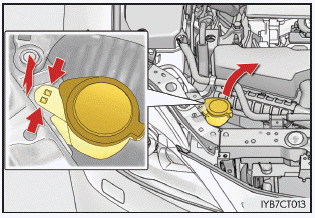

1. Gilt nur für die rechte Seite: Verschieben Sie die Einfüllöffnung des Waschflüssigkeitsbehälters.

Lexus CT. Wartung in Eigenregie

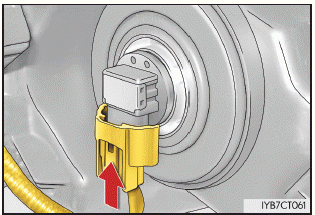

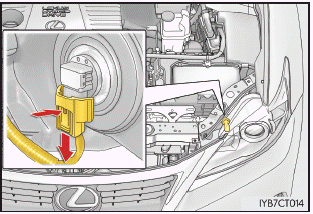

2. Ziehen Sie den Steckverbinder ab, während Sie auf die Verriegelungsklaue drücken.

Lexus CT. Wartung in Eigenregie

3. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

Lexus CT. Wartung in Eigenregie

4. Setzen Sie die neue Glühlampe ein.

Richten Sie die 3 Klauen an der Glühlampe an der Halterung aus und setzen Sie die Lampe ein. Drehen Sie sie zum Einrasten im Uhrzeigersinn.

Lexus CT. Wartung in Eigenregie

5. Klemmen Sie den Steckverbinder an.

Rütteln Sie nach dem Anklemmen des Steckverbinders vorsichtig an der Lampenfassung, um sie auf festen Sitz zu überprüfen. Schalten Sie die Fernlichter einmal ein und stellen Sie sicher, dass kein Licht durch die Halterung dringt.

Lexus CT. Wartung in Eigenregie

6. Gilt nur für die rechte Seite: Setzen Sie die Einfüllöffnung des Waschflüssigkeitsbehälters wieder ein.

■ Fernlichter (LED-Scheinwerfer)

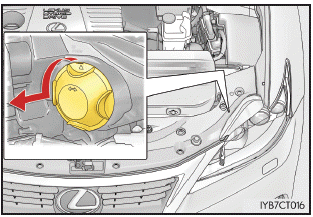

1. Drehen Sie die Abdeckung gegen den Uhrzeigersinn und nehmen Sie sie ab.

Lexus CT. Wartung in Eigenregie

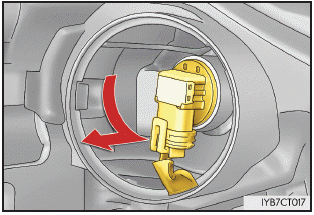

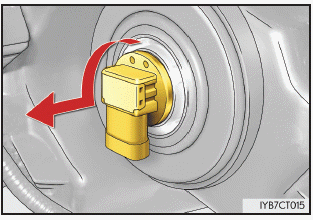

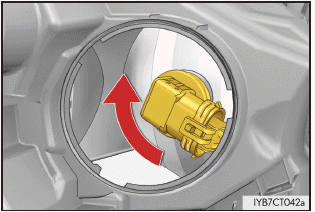

2. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

Lexus CT. Wartung in Eigenregie

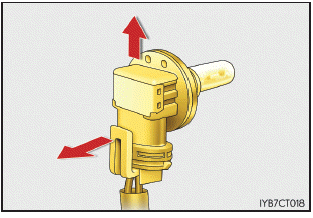

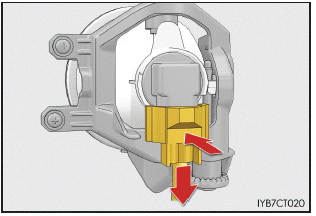

3. Ziehen Sie den Steckverbinder ab, während Sie an der Verriegelungsklaue ziehen.

Lexus CT. Wartung in Eigenregie

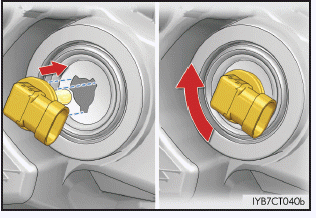

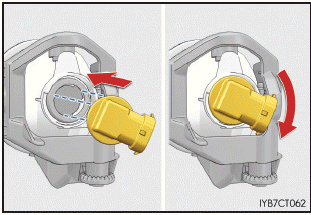

4. Tauschen Sie die Glühlampe aus und setzen Sie die Lampenfassung ein.

Richten Sie die 3 Klauen an der Glühlampe an der Halterung aus und setzen Sie die Lampe ein.

Lexus CT. Wartung in Eigenregie

5. Drehen Sie die Lampenfassung und fixieren Sie sie.

Rütteln Sie vorsichtig an der Lampenfassung, um sie auf festen Sitz zu überprüfen.

Schalten Sie die Fernlichter einmal ein und stellen Sie sicher, dass kein Licht durch die Halterung dringt.

Lexus CT. Wartung in Eigenregie

6. Zum Anbringen der Abdeckung führen Sie Schritt in umgekehrter Reihenfolge aus.

■ Halogen-Nebelscheinwerfer (falls vorhanden)

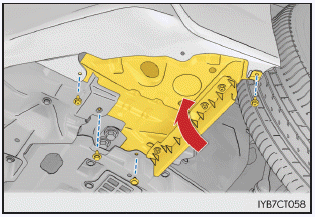

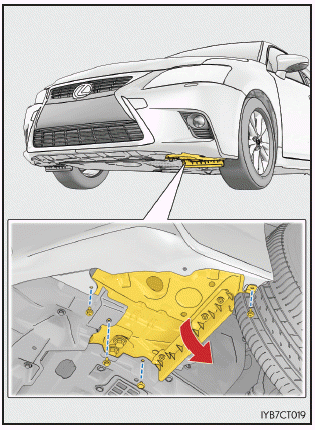

1. Entfernen Sie 2 Schrauben, die Schraube und den Clip und ziehen Sie die Radlaufverkleidung herunter.

Ziehen Sie die Radlaufverkleidung langsam herunter. Achten Sie dabei darauf, dass keine der befestigten Bauteile gelockert werden.

Lexus CT. Wartung in Eigenregie

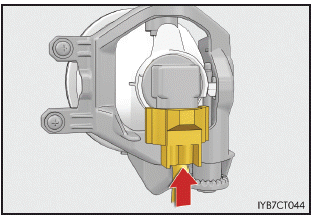

2. Ziehen Sie den Steckverbinder ab, während Sie auf die Verriegelungsklaue drücken.

Lexus CT. Wartung in Eigenregie

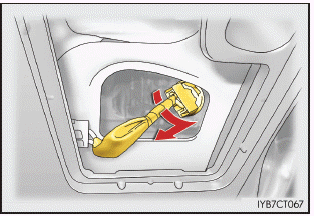

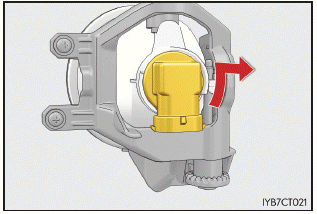

3. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

Lexus CT. Wartung in Eigenregie

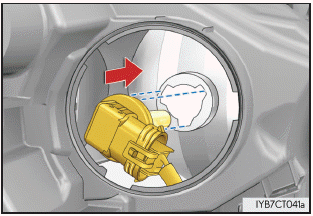

4. Setzen Sie die neue Glühlampe ein.

Richten Sie die 3 Klauen an der Glühlampe an der Halterung aus und setzen Sie die Lampe ein. Drehen Sie sie zum Einrasten im Uhrzeigersinn.

Lexus CT. Wartung in Eigenregie

5. Klemmen Sie den Steckverbinder an.

Rütteln Sie nach dem Anklemmen des Steckverbinders vorsichtig an der Lampenfassung, um sie auf festen Sitz zu überprüfen. Schalten Sie die Nebelscheinwerfer einmal ein und stellen Sie sicher, dass kein Licht durch die Halterung dringt.

Lexus CT. Wartung in Eigenregie

6. Bringen Sie die Radlaufverkleidung mit den 2 Schrauben, der Schraube und dem Clip wieder an.

Lexus CT. Wartung in Eigenregie

■ Vordere Blinkleuchten (Halogen-Scheinwerfer)

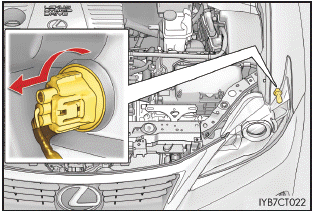

1. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

Lexus CT. Wartung in Eigenregie

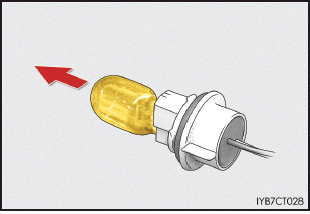

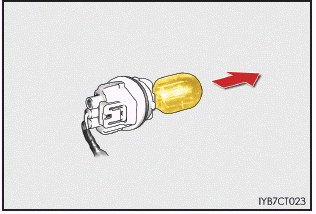

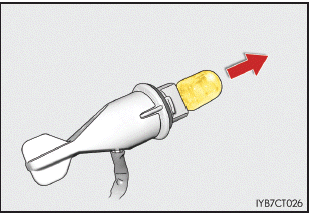

2. Entfernen Sie die Glühlampe.

Lexus CT. Wartung in Eigenregie

3. Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.

■ Vordere Blinkleuchten (LED-Scheinwerfer)

Linke Seite

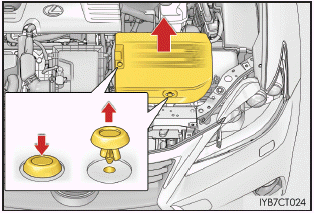

1. Entfernen Sie die Abdeckung der Leistungssteuereinheit.

Lexus CT. Wartung in Eigenregie

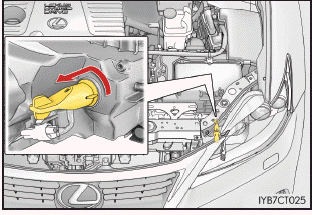

2. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

Lexus CT. Wartung in Eigenregie

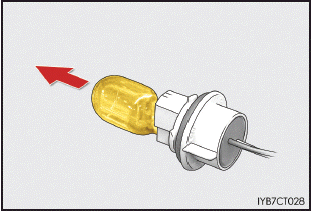

3. Entfernen Sie die Glühlampe.

Lexus CT. Wartung in Eigenregie

4. Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.

Rechte Seite

1. Verschieben Sie die Einfüllöffnung des Waschflüssigkeitsbehälters.

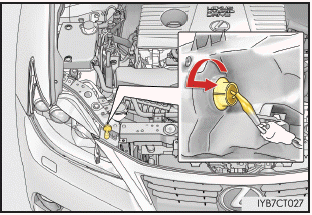

2. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

Lexus CT. Wartung in Eigenregie

3. Entfernen Sie die Glühlampe.

Lexus CT. Wartung in Eigenregie

4. Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.

■ Hintere Blinkleuchten

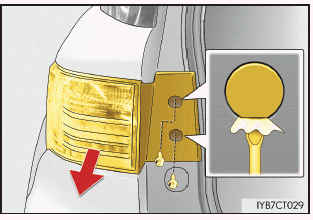

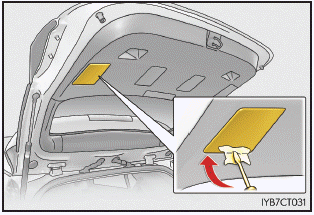

1. Öffnen Sie die Heckklappe und entfernen Sie die Abdeckungen und Schrauben; entfernen Sie dann die Leuchten-Baugruppe, indem Sie diese vom Heck des Fahrzeugs gerade nach hinten ziehen.

Verwenden Sie einen mit einem Tuch umwickelten Schlitzschraubendreher.

Lexus CT. Wartung in Eigenregie

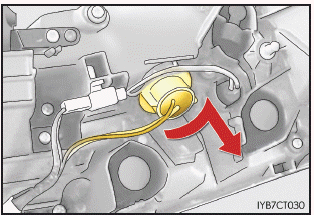

2. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

Lexus CT. Wartung in Eigenregie

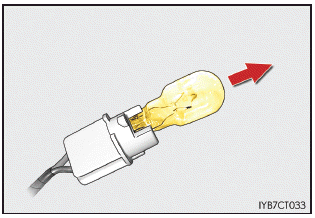

3. Entfernen Sie die Glühlampe.

Lexus CT. Wartung in Eigenregie

4. Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.

■ Rückfahrscheinwerfer/Nebelschlussleuchte

1. Öffnen Sie die Heckklappe und nehmen Sie die Abdeckung ab.

Verwenden Sie einen mit einem Tuch umwickelten Schlitzschraubendreher.

Lexus CT. Wartung in Eigenregie

2. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

Lexus CT. Wartung in Eigenregie

3. Entfernen Sie die Glühlampe.

Lexus CT. Wartung in Eigenregie

4. Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.

Die Abbildungen zeigen den Ausbau des Rückfahrscheinwerfers aus einem Fahrzeug mit Rechtslenkung.

■ Äußere Bodenbeleuchtung

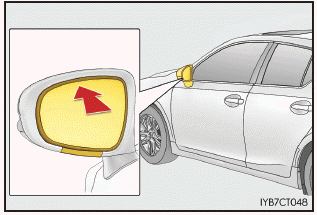

1. Drücken Sie auf den oberen Teil des Außenspiegels, um die Spiegeloberfläche nach oben zu schwenken, und kleben Sie Schutzband auf den unteren Teil der Spiegelabdeckung.

Lexus CT. Wartung in Eigenregie

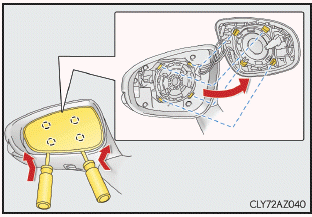

2. Führen Sie 2 mit Schutzband umwickelte Schlitzschraubendreher ein und lösen Sie die Klauen hinter dem Spiegel.

Hebeln Sie den Spiegel zu sich heraus, indem Sie gleichzeitig die 2 Klauen lösen.

Gehen Sie vorsichtig vor, damit der Spiegel nicht herunterfällt.

Lexus CT. Wartung in Eigenregie

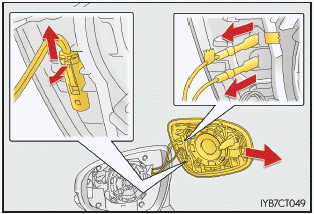

3. Klemmen Sie die Steckverbinder hinter dem Spiegel ab und nehmen Sie den Spiegel ab.

Stellen Sie beim Abklemmen der dünnen Steckverbinder sicher, dass Sie einen der Steckverbinder mit einem Stück Klebeband markieren, um ein Vertauschen beim Wiedereinbau zu vermeiden.

Gehen Sie vorsichtig vor, damit der Spiegel nicht herunterfällt.

Berühren Sie nicht die mit Fett versehenen Teile des Spiegels.

Die Anzahl der Steckverbinder ist von der Fahrzeugspezifikation abhängig.

Lexus CT. Wartung in Eigenregie

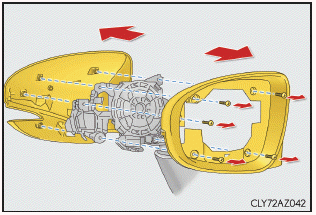

4. Drehen Sie die Schrauben heraus und nehmen Sie die Spiegelabdeckung ab.

Lexus CT. Wartung in Eigenregie

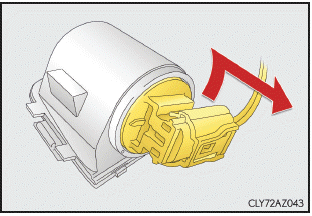

5. Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.

Lexus CT. Wartung in Eigenregie

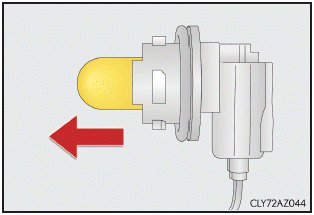

6. Entfernen Sie die Glühlampe.

Lexus CT. Wartung in Eigenregie

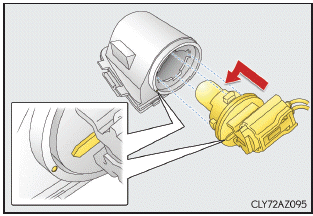

7. Nach dem Einsetzen der neuen Glühlampe sichern Sie die Fassung am Lampengehäuse.

Beim Einsetzen der Fassung müssen die Markierungen auf dem Lampengehäuse und auf der Fassung fluchten.

Lexus CT. Wartung in Eigenregie

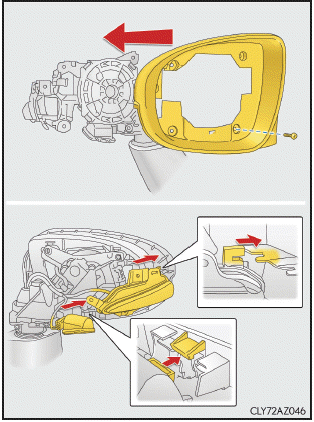

8. Bringen Sie die Blendabdeckung am Spiegelrahmen an, sichern Sie sie mit einer Schraube und bauen Sie die seitliche Blinkleuchte und die äußere Bodenbeleuchtung ein.

Verwenden Sie nur die in der Abbildung angegebene Schraubenposition.

Seitliche Blinkleuchte: Fluchten Sie die Klauen an Leuchte und Abdeckung und bauen Sie die Teile ein.

Äußere Bodenbeleuchtung: Lassen Sie die Klauen in der Nut des Lampengehäuses in die in der Abdeckung einrasten und setzen Sie das Teil sicher ein.

Lexus CT. Wartung in Eigenregie

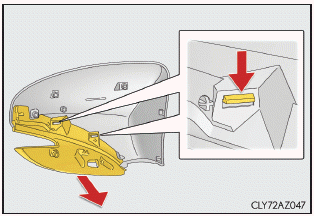

9. Lösen Sie die Klauen und trennen Sie dann die Ober- und Unterseite der hinteren Seitenabdeckung des Spiegels voneinander.

Lexus CT. Wartung in Eigenregie

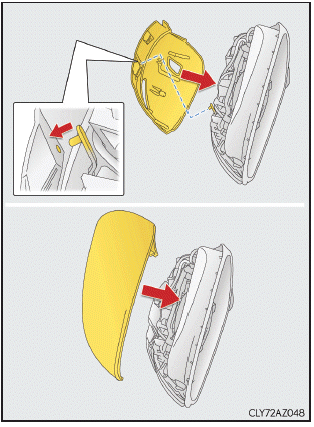

10. Bringen Sie die Abdeckung der Spiegel-Rückseite an. Setzen Sie zuerst die Unterseite und dann die Oberseite ein.

Führen Sie beim Einsetzen der Unterseite der Abdeckung den Stift der seitlichen Blinkleuchte in das Loch in der Abdeckung ein.

Lexus CT. Wartung in Eigenregie

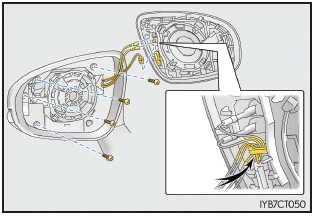

11. Befestigen Sie die Abdeckung mit Schrauben und klemmen Sie die Steckverbinder wieder an.

Sichern Sie die Kabel wieder in den Haken.

Lexus CT. Wartung in Eigenregie

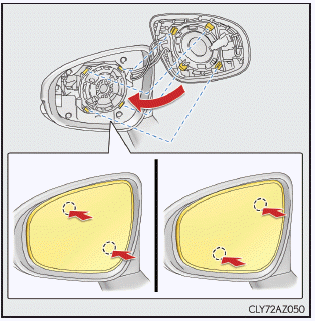

12. Richten Sie die Klauen korrekt aus und befestigen Sie den Spiegel, indem Sie die diagonal gegenüberliegenden Klauenpaare in der richtigen Reihenfolge einrasten lassen.

Drücken Sie die Klauen in der in der Abbildung gezeigten Reihenfolge ein, bis Sie ein Klicken hören.

Ist kein Klicken zu hören, drücken Sie die Klauen nicht gewaltsam hinein.

Nehmen Sie stattdessen den Spiegel wieder ab und prüfen Sie, ob die Klauen korrekt aufeinander ausgerichtet sind.

Lexus CT. Wartung in Eigenregie

■ Austausch folgender Glühlampen

Wenn eine der nachfolgend aufgeführten Lampen durchgebrannt ist, wenden Sie sich zum Austausch an einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.

  • Abblendlichter (LED-Typ)
  • Tagfahrlichter und vordere Standlichter
  • LED-Nebelscheinwerfer (falls vorhanden)
  • Seitliche Blinkleuchten
  • Brems-/Schlussleuchten
  • Zusatzbremsleuchte
  • Kennzeichenleuchten

■ Nach dem Austausch der Glühlampen

Bringen Sie die ausgebaute Abdeckung der Leistungssteuereinheit wieder mit den Klammern an ihrer ursprünglichen Position an.

  1. Mittelteil nach oben drücken
  2. Einsetzen
  3. Drücken

Lexus CT. Wartung in Eigenregie

■ LED-Leuchten

Die Abblendlichter (LED-Typ), die vorderen Standlichter, die Tagfahrlichter, die LED-Nebelscheinwerfer (falls vorhanden), die seitlichen Blinkleuchten, die Brems-/Schlussleuchten, die Zusatzbremsleuchte und die Kennzeichenleuchten setzen sich aus mehreren LEDs zusammen.

Wenn eine der LEDs durchbrennt, bringen Sie Ihr Fahrzeug so bald wie möglich zu einem Lexus-Vertragshändler bzw. in eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt, um die Leuchte austauschen zu lassen.

■ Kondensatbildung auf der Innenseite der Linse

Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse weist nicht auf eine Funktionsstörung hin. Wenden Sie sich in den folgenden Fällen für weitere Informationen an einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt:

  • Große Wassertropfen bilden sich auf der Innenseite der Linse.
  • Wasser hat sich im Inneren des Scheinwerfers angesammelt.

WARNUNG

■ Auswechseln von Glühlampen

  • Schalten Sie das Hybridsystem und die Leuchten aus. Versuchen Sie nicht, eine Glühlampe direkt nach dem Ausschalten zu wechseln.

    Die Glühlampen werden sehr heiß und können Verbrennungen verursachen.

  • Berühren Sie niemals den Lampenglaskolben mit bloßen Händen. Wenn es sich nicht vermeiden lässt, den Glaskolben zu berühren, fassen Sie ihn mit einem sauberen, trockenen Tuch an, damit er nicht mit Feuchtigkeit oder Öl in Kontakt kommt.

    Wenn die Glühlampe zerkratzt oder fallen gelassen wird, kann sie durchbrennen oder zerspringen.

  • Bauen Sie die Glühlampen und alle Befestigungsteile vollständig ein. Anderenfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Scheinwerfereinheit kommen. Dies kann zu Schäden an den Scheinwerfern oder zu Kondensatbildung auf der Linse führen.
  • Versuchen Sie nicht, Glühlampen, Stecker, elektrische Schaltkreise oder Bauteile zu reparieren oder zu zerlegen.

    Dies kann lebensgefährliche Verletzungen durch einen Stromschlag zur Folge haben.

■ So vermeiden Sie Beschädigungen und Brände

  • Stellen Sie sicher, dass die Lampen korrekt eingebaut wurden und richtig eingerastet sind.
  • Überprüfen Sie vor dem Einsetzen einer Lampe deren Wattleistung, um einen Hitzeschaden zu vermeiden.

HINWEIS

■ Auswechseln der äußeren Bodenbeleuchtung

Falls das vordere Fenster Sie daran hindert, den Austausch ordnungsgemäß durchzuführen, öffnen Sie das Fenster auf der Seite, auf der Sie arbeiten, damit Sie genug Platz zum Arbeiten haben. Wenn Sie die Arbeit fortsetzen, ohne für ausreichend Platz zu sorgen, können Sie das Fahrzeug zerkratzen.
