Die Instrumententafel des Toyota Auris E180 (2012-2019) ist weit mehr als nur ein Anzeigefeld – sie ist das zentrale Informationszentrum für den Fahrer. Warnleuchten und Anzeigen liefern in Echtzeit wichtige Hinweise zum Zustand des Fahrzeugs, von der Motortemperatur bis hin zum Reifendruck. Gerade im Toyota Auris II Gen wird die klare Struktur der Anzeigen hervorgehoben, die Sicherheit und Komfort gleichermaßen unterstützt. Dieser Abschnitt erklärt detailliert, welche Symbole welche Bedeutung haben und wie Fahrer auf Warnmeldungen reagieren sollten. Ob ABS, Airbag oder Hybridanzeige – die Instrumententafel des Toyota Auris (2012-2019) ist ein unverzichtbares Werkzeug, um jederzeit den Überblick zu behalten und rechtzeitig auf mögliche Probleme zu reagieren.

Die Warnleuchten und Anzeigen im Kombiinstrument und im Mittelteil des Armaturenbretts informieren den Fahrer über den Status der verschiedenen Systeme des Fahrzeugs.

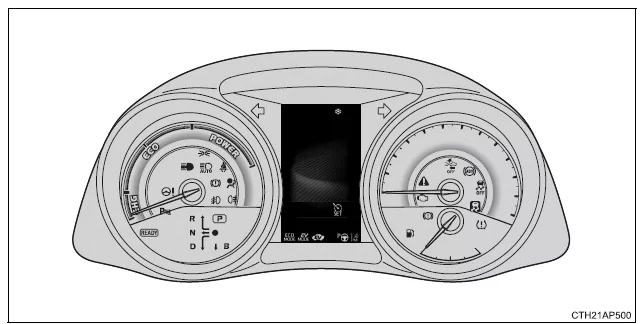

Zu Erklärungszwecken werden in der folgenden Abbildung alle Warnleuchten und Anzeigen eingeschaltet dargestellt.

Die Maßeinheiten auf dem Tachometer und manchen Anzeigen können je nach Zielregion abweichen.

Warnleuchten

Warnleuchten informieren den Fahrer über Funktionsstörungen in den angegebenen Fahrzeugsystemen.

*1 (Rot) - Warnleuchte für Bremssystem

*1 (Gelb) - Warnleuchte für Bremssystem

- Warnleuchte für hohe Motorkühlmitteltemperatur

*1 - Störungsanzeigeleuchte

*1 - SRS-Warnleuchte

*1 - ABS-Warnleuchte

*1 - Warnleuchte für elektrisches Servolenksystem

*1 - Radschlupfanzeige

*1, 2 (je nach Ausstattung) - PCS-Warnleucht

- Warnleuchte für niedrigen Kraftstoffstand

- Erinnerungsleuchte für Sicherheitsgurt des Fahrer- und Beifahrersitzes

*3 - Erinnerungsleuchten für Sicherheitsgurte der Rücksitze

*1 (je nach Ausstattung) - Reifendruck-Warnleuchte

*1 - Hauptwarnleuchte

*1: Wenn die Starttaste in den Modus ON gestellt wird, schalten sich diese Leuchten ein, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen Sekunden bzw. nach dem Einschalten des Hybridsystems. Wenn eine Leuchte nicht aufleuchtet oder die Leuchten nicht wieder erlöschen, kann eine Funktionsstörung in einem System vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
*2: Die Leuchte blinkt, um auf eine Funktionsstörung hinzuweisen.
*3: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.

Anzeigen

Die Anzeigen informieren den Fahrer über den Betriebszustand der verschiedenen Systeme des Fahrzeugs.

- Anzeige für Fahrtrichtungsanzeiger

- Schlussleuchtenanzeige

- Anzeige für Fernlicht

*1 (je nach Ausstattung) - Anzeige für automatisches Fernlicht

(je nach Ausstattung) - Anzeige für Nebelscheinwerfer

- Nebelschlussleuchtenanzeige

(je nach Ausstattung) - Anzeige für Geschwindigkeitsregelung

(je nach Ausstattung) - Anzeige "SET" für Geschwindigkeitsregelung

(je nach Ausstattung) - Anzeige für LDA (Alarm bei Fahrspurabweichung)

(je nach Ausstattung) - Anzeige für Toyota-Einparkhilfe

(je nach Ausstattung) - Anzeige für Simple-IPA

*1, 2 - Radschlupfanzeige

*1 - Anzeige VSC OFF

*1 (je nach Ausstattung) - PCS-Warnleuchte

- EV-Anzeige

*3 - Sicherheitsanzeige

- Anzeige Power-Modus

- Anzeige "ECO MODE"

- Anzeige für EV-Fahrmodus

- Anzeige "READY"

*4 - Anzeige für niedrige Außentemperatur

*1, 3 - Anzeige "PASSENGER AIR BAG"

- Schaltstellungsanzeigen

*1: Wenn die Starttaste in den Modus ON gestellt wird, schalten sich diese Leuchten ein, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach einigen Sekunden bzw. nach dem Einschalten des Hybridsystems. Wenn eine Leuchte nicht aufleuchtet oder die Leuchten nicht wieder erlöschen, kann eine Funktionsstörung in einem System vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
*2: Die Leuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*3: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.
*4: Wenn die Außentemperatur etwa 3ºC oder weniger beträgt, blinkt die Anzeige für etwa 10 Sekunden und leuchtet dann dauerhaft.

WARNUNG

■ Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet

Sollte eine Leuchte eines Sicherheitssystems wie z. B. die ABS- oder SRS-Warnleuchte beim Starten des Hybridsystems nicht aufleuchten, kann dies bedeuten, dass diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht schützen, was zu schweren bis tödlichen Verletzungen führen kann. Lassen Sie das Fahrzeug in diesem Fall von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb sofort überprüfen.

Anzeigen und Instrumente

1. Anzeige des Hybridsystems
   Zeigt die Ausgabe des Hybridsystems oder die Regenerationsstufe an.
2. Tachometer
   Zeigt die Fahrzeuggeschwindigkeit an.
3. Außentemperatur
   Zeigt die Außentemperatur im Bereich zwischen -40ºC und 50ºC an. Die Anzeige für niedrige Außentemperatur leuchtet auf, wenn die Außentemperatur 3ºC oder weniger beträgt.
4. Schaltstellungsanzeigen
   Zeigt die Schaltstellung an.
5. Kraftstoffanzeige
   Zeigt die Restkraftstoffmenge im Kraftstofftank an.
6. Multi-Informationsanzeige

■ Die Instrumente und die Anzeige leuchten in folgenden Situationen

Die Starttaste befindet sich im Modus ON.

■ Außentemperaturanzeige

• In den folgenden Situationen wird möglicherweise nicht die korrekte Außentemperatur angezeigt oder das Umschalten der Anzeige dauert länger als gewöhnlich.
  • Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (weniger als 15 km/h)
  • Bei plötzlicher Änderung der Außentemperatur (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
• Wenn "- -" ununterbrochen angezeigt wird, liegt möglicherweise eine Funktionsstörung des Systems vor. Lassen Sie Ihr Fahrzeug bei einem Toyota-Vertragshändler oder einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.

■ Anzeige des Hybridsystems

1. Lade-Bereich
   Zeigt das regenerative Aufladen an.
2. Hybrid-Eco-Bereich
   Zeigt an, dass die Leistung des Benzinmotors nur selten genutzt wird.
   Der Benzinmotor wird unter verschiedenen Bedingungen automatisch angehalten und wieder gestartet.
3. Eco-Bereich
   Gibt an, dass das Fahrzeug auf umweltfreundliche Weise gefahren wird.
4. Leistungsbereich
   Gibt an, dass ein umweltfreundlicher Fahrbereich überschritten wird (beim Fahren unter Volllast usw.)

• Bleibt der Zeiger der Anzeige innerhalb des Eco-Bereichs, kann eine umweltfreundlichere Fahrweise erreicht werden.
• Der Lade-Bereich zeigt den Status der Regeneration* an. Regenerierte Energie wird zum Laden der Hybridbatterie (Traktionsbatterie) verwendet.

*: Der in dieser Betriebsanleitung verwendete Begriff "Regeneration" bezieht sich auf die Umwandlung der durch die Bewegung des Fahrzeugs erzeugten Energie in elektrische Energie.

■ Motordrehzahl

Bei Hybridfahrzeugen wird die Motordrehzahl genau kontrolliert, um den Kraftstoffverbrauch zu verringern und die Abgase zu reduzieren usw.

Zeitweise kann die angezeigte Motordrehzahl unterschiedlich sein, selbst wenn der Fahrbetrieb und die Fahrbedingungen identisch sind.

HINWEIS

■ Vermeidung von Schäden am Motor und seinen Bestandteilen

Wenn die Warnleuchte für hohe Motorkühlmitteltemperatur angezeigt wird, überhitzt der Motor möglicherweise. Halten Sie das Fahrzeug in diesem Fall umgehend an einer sicheren Stelle an und überprüfen Sie das Hybridsystem, sobald es vollständig abgekühlt ist.

Die Warnleuchten und Anzeigen im Toyota Auris II Gen (2012-2019) sind so gestaltet, dass sie dem Fahrer klare und schnelle Informationen liefern. Von der Überwachung des Hybridsystems bis hin zu sicherheitsrelevanten Hinweisen wird jedes Detail präzise dargestellt. Dies trägt entscheidend zur Fahrsicherheit bei.

Besonders im Toyota Auris E180 zeigt sich die durchdachte Instrumententafel, die sowohl klassische Anzeigen als auch moderne Hybridinformationen kombiniert. Fahrer behalten jederzeit den Überblick über wichtige Fahrzeugdaten und können schnell reagieren.

Häufig gestellte Fragen

Welche Bedeutung hat die EV-Anzeige im Toyota Auris (2012-2019)?
Sie zeigt an, dass das Fahrzeug rein elektrisch fährt oder der Benzinmotor abgeschaltet ist.

Was tun, wenn eine Warnleuchte dauerhaft leuchtet?
In diesem Fall sollte das Fahrzeug umgehend von einer Fachwerkstatt überprüft werden, um Schäden zu vermeiden.
