SCHLUSSLEUCHTEN UND SEITENBLINKER: Lampenwechsel

5-Türer

Blinkleuchte/Rückleuchte und Bremsleuchte

• Rasten Sie die Abdeckung des Bordwerkzeugs aus und entnehmen Sie das Werkzeug.

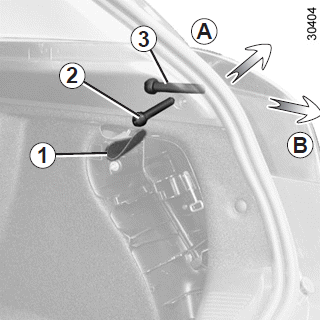

• Öffnen Sie die Klappe 1, um an die Muttern 2 und 3 zu gelangen.
• Lösen Sie die Mutter 2, ohne sie zu entfernen.

Die Lampen stehen unter Druck und können beim Austausch platzen.

Verletzungsgefahr!

• Lösen Sie die Mutter 2, drücken Sie darauf, um den vorderen Teil der Leuchte herauszuhebeln (Bewegung A) und entfernen Sie die Mutter.
• Ziehen Sie von außen die Leuchte zu sich heraus (Bewegung B).

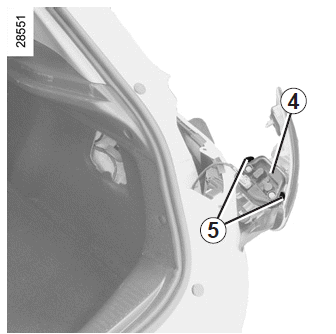

• Entfernen Sie den Lampenträger 4, indem Sie die Klemmen 5 entriegeln.

Blinkleuchte 6

Lampentyp: PY21W.

Schlussleuchte und Bremsleuchte 7

Lampentyp: P21/5W.

Einbau

Gehen Sie beim Einbau in umgekehrter Reihenfolge vor und achten Sie darauf, die Kabel nicht zu beschädigen.

5-Türer (Fortsetzung)

Nebelleuchten/Standlicht und Rückfahrscheinwerfer

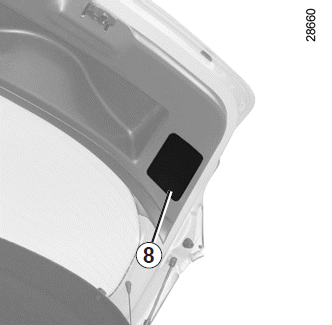

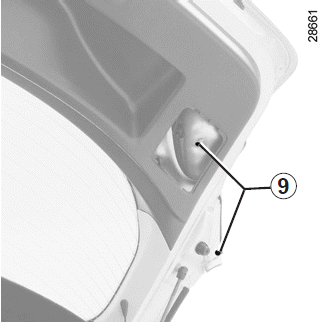

• Rasten Sie vom Gepäckraum aus die Klappe 8 aus und entfernen Sie die Schrauben 9.

• Senken Sie die Heckklappe und ziehen Sie die Leuchte 10 nach hinten, um sie auszurasten.
• Schrauben Sie die Lampenhalterung der betreffenden Lampe heraus.

Die Lampen stehen unter Druck und können beim Austausch platzen.

Verletzungsgefahr!

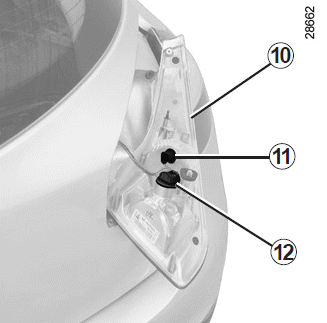

Rückfahrscheinwerfer 11

Lampentyp: W16W.

Nebelleuchte/Schlussleuchte 12

Lampentyp: P21/4W.

4-Türer

Blinkleuchte/Schlussleuchte und Bremsleuchte

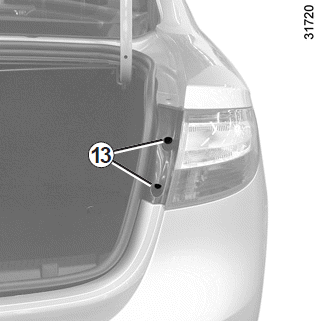

• Öffnen Sie die Heckklappe und entfernen Sie die Schrauben 13, lösen Sie die Leuchteneinheit, indem Sie sie nach hinten ziehen.

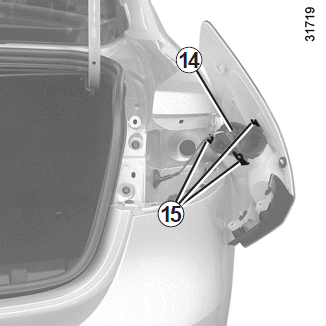

• Rasten Sie die Klemmen 15 aus, um den Lampenträger 14 auszubauen.

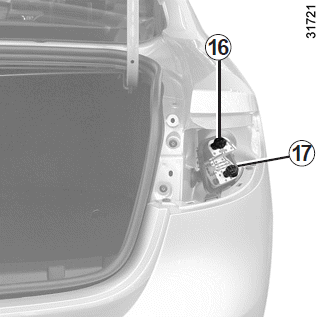

• Schrauben Sie den Lampenträger 16 bzw. 17 ab und tauschen Sie anschließend die Lampe aus.

Hinweis: Stellen Sie sicher, dass das Kabel angebracht ist, bevor Sie die Leuchteneinheit wieder einsetzen.

Blinkleuchte 16

Lampentyp: PY21W

Schlussleuchte und Bremsleuchte 17

Lampentyp: P21/5W

Einbau

Gehen Sie beim Einbau in umgekehrter Reihenfolge vor und achten Sie darauf, die Kabel nicht zu beschädigen.

4-Türer (Fortsetzung)

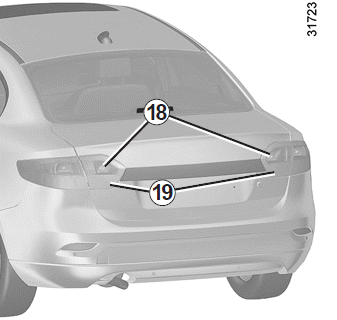

Rückfahrscheinwerfer in der Heckklappe 18 und Nebelschlussleuchte 19

Wenden Sie sich an eine Vertragswerkstatt.

5-Türer

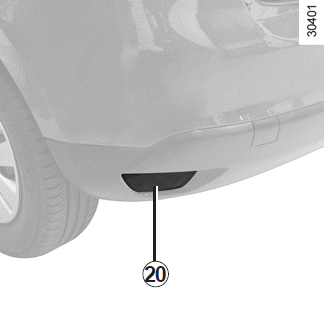

Nebelschlussleuchte 20

Lösen Sie den Lampenträger, indem Sie ihn von unten aus zur Mitte des Fahrzeugs drehen.

Lampentyp: P21W

Einbau

Gehen Sie beim Einbau in umgekehrter Reihenfolge vor und achten Sie darauf, die Kabel nicht zu beschädigen.

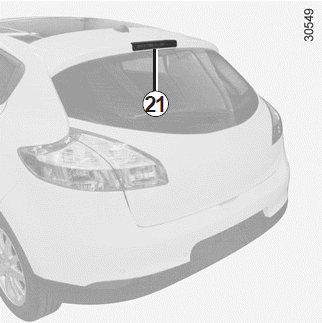

Dritte Bremsleuchte 21

Wenden Sie sich an eine Vertragswerkstatt.

Kennzeichenleuchten 23

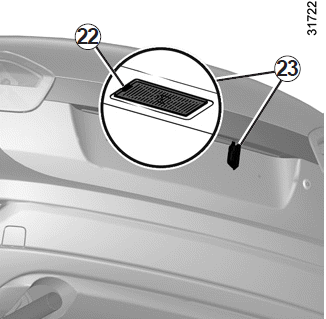

• Drücken Sie die Lasche 22 nieder und rasten Sie die Leuchte 23 aus.
• Nehmen Sie den Deckel der Leuchte ab, um an die Lampe zu gelangen.

Lampentyp: W5W.

Seitenblinker 24

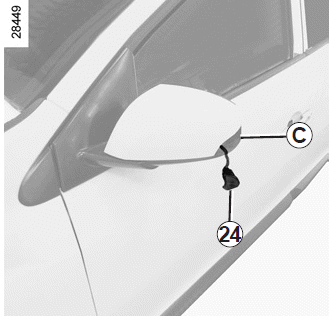

• Rasten Sie den Seitenblinker 24 aus (mit Hilfe eines Schlitzschraubendrehers o. Ä.; setzen Sie diesen an Stelle C an, um den Blinker von hinten nach vorne zu hebeln).
• Lösen Sie den Lampenträger um eine Vierteldrehung und nehmen Sie die Lampe heraus.

Lampentyp: W5W.

Die Lampen stehen unter Druck und können beim Austausch platzen.

Verletzungsgefahr!

INNENBELEUCHTUNG: Lampenwechsel

Deckenleuchte

• Stellen Sie alle 3 Schalter in Mittelstellung

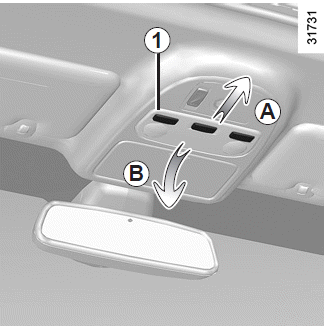

• Schieben Sie die Deckenleuchte nach hinten (Bewegung A) und schwenken Sie dann das vordere Ende nach unten (Bewegung B)
• Üben Sie bei der Entnahme der Deckenleuchte keinen Zug auf die Kabel aus
• Rasten Sie den Diffusor 1 aus

Hinweis: Zum Entfernen einer defekten Lampe können Sie einen Schlitzschraubendreher zur Hilfe nehmen.

Lampentyp: W5W.

Türbeleuchtungen

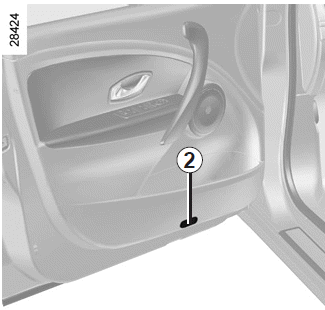

Rasten Sie die Leuchte 2 (mit Hilfe eines Schlitzschraubendrehers o. Ä.) aus.

Den Lampenträger um eine Vierteldrehung lösen und die Lampe herausnehmen.

Lampentyp: W5W.

Die Lampen stehen unter Druck und können beim Austausch platzen.

Verletzungsgefahr!

Handschuhfachleuchten

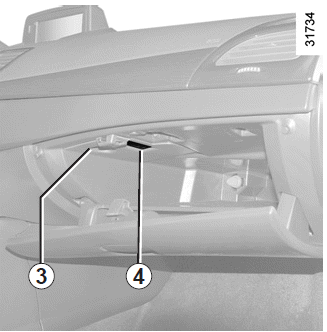

Öffnen Sie die Zugangsklappe 3, um den Lampenträger 4 leichter ausrasten zu können.

Lampentyp: C5W.

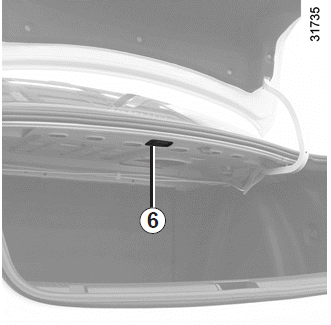

Gepäckraumleuchte

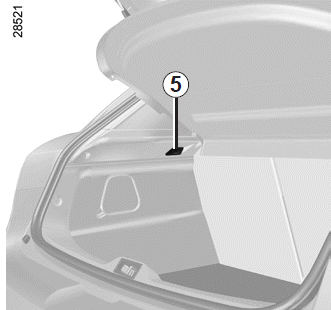

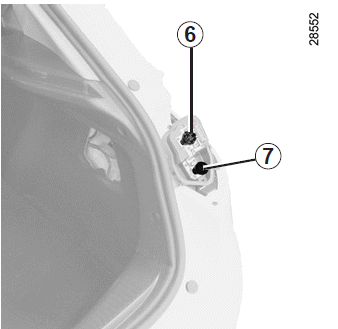

Rasten Sie die Leuchte 5 bzw. 6 mit Hilfe eines Schlitzschraubendrehers aus.

Die Lampen stehen unter Druck und können beim Austausch platzen.

Verletzungsgefahr!

Ziehen Sie den Stecker ab.

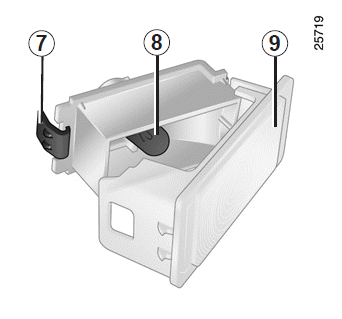

Drücken Sie auf die Federzunge 7, um das Lampenglas 9 zu entfernen und die Lampe 8 zu entnehmen.

Lampentyp: W5W.
